使用該設備開展電纜耐壓試驗需嚴格遵循電力作業安全規范，核心流程分為五步：第一是試驗前準備，斷開被試電纜的所有外接設備，對電纜各相充分放電，放電時長不低于5分鐘，設置安全警示圍欄做好現場隔離；第二是接線，將設備高壓輸出端接至被試相導體，接地端可靠接至現場公共接地網，接地電阻≤4Ω，非被試相短接接地；第三是參數設置，根據被試電纜的電壓等級、電容量選擇對應試驗頻率，設置目標試驗電壓、耐壓時長，例如35kV電纜選擇0.1Hz頻率、52kV試驗電壓、60min耐壓時長；第四是升壓試驗，先空載升壓校驗設備正常，再勻速升壓至設定值進入計時階段，全程監測泄漏電流變化；第五是收尾，計時結束后設備自動降壓至零，啟動自動放電程序，確認放電完成后拆除接線，整理試驗數據。

開展超低頻耐壓試驗屬于高壓作業，需嚴格遵守以下安全要求：第一是試驗前必須確認被試品完全脫離運行狀態，與其他帶電設備斷開所有連接，對容性被試品進行多次充分放電，放電操作人員需佩戴絕緣防護用具；第二是現場需在高壓輸出半徑5米范圍內設置安全警示圍欄，安排專人監護，嚴禁無關人員進入試驗區域；第三是設備接地端必須與現場接地網可靠連接，接地電阻需≤4Ω，避免出現懸浮電位造成人員觸電；第四是環境條件不滿足要求時嚴禁作業，當環境濕度高于85%、氣溫低于-10℃或高于40℃、出現雨雪霧等惡劣天氣時，禁止開展戶外試驗；第五是試驗過程中若出現泄漏電流異常跳變、設備報警，需立即停止試驗，等待設備自動降壓放電完成后再排查問題，嚴禁在升壓過程中強行斷開設備電源或拆除接線。

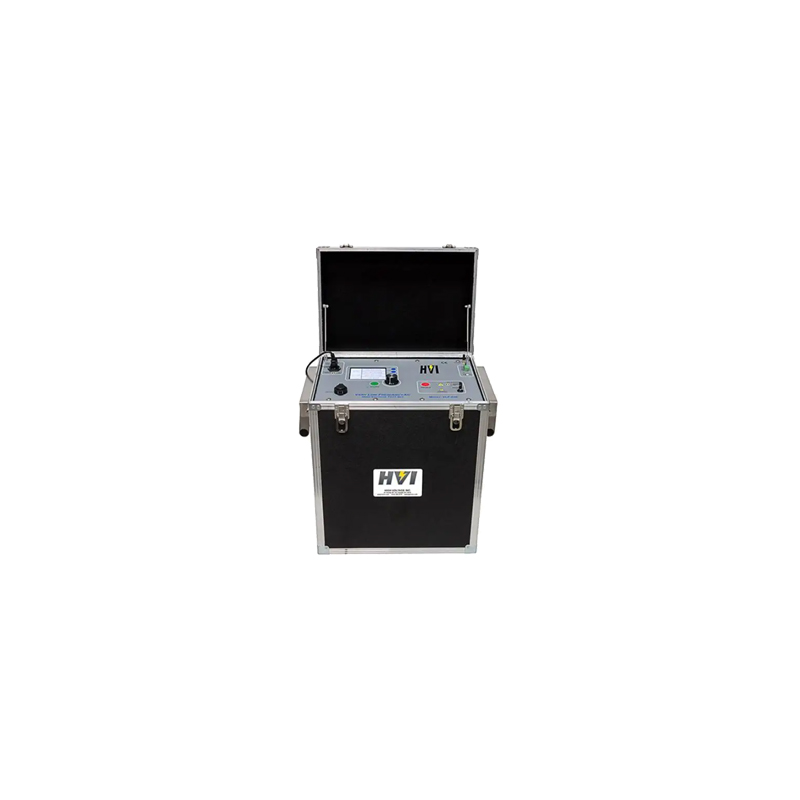

該設備的核心技術參數完全適配中高壓電力設備檢測需求：額定輸出峰值電壓為65kV，支持0.1Hz、0.05Hz、0.02Hz三檔輸出頻率可調，輸出波形為純正正弦波，總諧波失真度≤3%，電壓測量精度可達±1%，泄漏電流測量精度可達±2%。不同頻率下的最大帶載能力分別為：0.1Hz下最大負載電容1.1μF，0.05Hz下最大負載電容2.2μF，0.02Hz下最大負載電容5.5μF，可覆蓋絕大多數中高壓容性試品的測試需求。設備整機重量僅28kg，支持寬幅市電輸入（180V-264V AC），工作環境溫度范圍為-20℃~50℃，相對濕度≤90%無凝露，適配各類復雜現場的作業環境要求。

該設備完全符合國內外電力檢測領域的主流標準要求，國內層面適配GB/T 3048.14-2007《電線電纜電性能試驗方法 第14部分：電壓試驗》、DL/T 849.4-2015《電力設備專用測試儀器通用技術條件 第4部分：超低頻高壓發生器》，同時滿足國網、南網發布的電力設備預防性試驗規程中關于超低頻耐壓試驗的相關要求。國際層面符合IEEE 400.2-2020《超低頻耐壓試驗導則》的技術規范，試驗結果可直接作為35kV及以下電壓等級電力設備交接驗收、預防性試驗的合規依據，既滿足政府監管單位、電網企業、發電集團等G端用戶的合規檢測要求，也適配第三方電力檢測機構等B端用戶的試驗報告出具的標準適配需求，不存在標準適用性障礙。

該設備的試驗數據完全滿足電力檢測的溯源要求，核心保障有三點：一是測量單元采用高精度級別的阻容分壓采樣組件，電壓、電流測量精度均符合JJG（電力）017-1996《超低頻高壓發生器檢定規程》的要求，可通過法定計量檢定機構的校準溯源，測量數據具備法律效力；二是設備內置的存儲模塊采用寫保護設計，試驗過程中的電壓有效值、電壓峰值、泄漏電流、耐壓時長、試驗時間等核心參數自動實時記錄，不可人為篡改，保證數據的真實性；三是設備支持標準化數據導出，可生成符合電力試驗報告規范的原始試驗記錄，直接對接第三方檢測機構、電網企業的試驗數據管理系統，滿足G端單位的合規存檔要求和B端檢測機構的報告出具要求，數據有效性不存在爭議。

頻率選擇需根據待試品的電容量大小確定，規則完全符合IEEE 400.2標準要求：當待試品電容量小于0.5μF時，優先選擇0.1Hz輸出頻率，該頻率下試驗效率最高，耐壓時長僅需15分鐘即可達到等效工頻耐壓的考核效果；當待試品電容量在0.5μF~1μF區間時，選擇0.05Hz輸出頻率，可保證輸出電壓的穩定性；當待試品電容量在1μF~5.5μF區間時，選擇0.02Hz輸出頻率，可適配大容性試品的帶載要求。不同頻率下的試驗電壓需按標準對應調整，例如35kV交聯電纜0.1Hz下試驗電壓為3U0，0.02Hz下試驗電壓為2.7U0，可在保證絕緣考核效果的同時，避免對絕緣介質造成不必要的損傷，延長設備使用壽命。

該設備完全適配新能源場站的電力設備并網驗收試驗需求，當前風電、光伏等新能源場站的35kV及以下集電線路多采用交聯聚乙烯電力電纜，并網驗收階段需開展耐壓試驗驗證絕緣性能，該設備支持0.1Hz、0.05Hz、0.02Hz多頻率可調，可適配不同長度、不同電容量的集電電纜試驗需求，65kV的峰值輸出可覆蓋35kV電纜52kV的標準試驗電壓要求。設備采用220V通用工頻電源供電，無需外接380V大功率電源，適配新能源場站偏遠、無固定大功率電源的現場作業場景，試驗流程完全符合GB 50150《電氣裝置安裝工程電氣設備交接試驗標準》的相關要求，試驗數據合規有效，可作為新能源場站并網驗收的法定檢測設備使用。

開展電纜耐壓試驗需遵循標準化操作流程：首先確認待試電纜完全脫離運行狀態，對電纜各相充分放電，拆除所有外接附屬設備，清理試驗現場無關人員并設置安全警示標識；其次進行接線操作，高壓輸出端連接待試相的導體端，設備接地端與電纜屏蔽層、試驗現場接地網可靠連接，非試驗相的導體和屏蔽層共同接地；隨后根據電纜電壓等級、絕緣材質設置試驗參數，例如10kV交聯電纜選擇0.1Hz頻率、22kV試驗電壓、15分鐘耐壓時長，設置完成后啟動升壓，升壓速率控制在1kV/s以內，達到設定電壓后自動開始計時；計時結束后設備自動降壓至零，等待3分鐘充分放電后，拆除接線并導出試驗數據即可。

相比傳統工頻耐壓試驗，該設備采用的超低頻耐壓技術具備三大核心優勢：第一是便攜性優勢，對于容性負載而言，0.1Hz超低頻下的負載電流僅為工頻50Hz的1/500，設備輸出容量需求大幅降低，該設備重量僅28kg，單人即可搬運，遠輕于同電壓等級的工頻耐壓裝置，無需專用運輸車輛，適合現場作業；第二是檢測精度優勢，超低頻耐壓對交聯聚乙烯電纜的水樹、電樹類老化缺陷的檢出靈敏度比工頻耐壓高30%以上，可更精準識別早期絕緣隱患；第三是設備友好性優勢，超低頻耐壓屬于非破壞性試驗，同等試驗電壓下對絕緣的累積損傷遠低于工頻耐壓，不會影響被試設備的正常使用壽命，適合電力設備的定期巡檢、狀態評估，可有效降低試驗對設備的損傷風險。

該設備內置高精度泄漏電流監測單元，核心作用體現在三個層面：第一是安全防護，試驗過程中實時采集被試品的全電流、阻性電流分量，當泄漏電流超過設定閾值、或出現突發跳變時，設備可在10ms內觸發過流保護，切斷高壓輸出，避免被試品被擊穿損壞，同時保障現場人員安全；第二是絕緣狀態評估，試驗過程中泄漏電流的變化趨勢是判斷絕緣狀態的核心依據，若泄漏電流隨耐壓時間延長出現持續上升，說明被試品存在隱性絕緣缺陷，可提前識別安全隱患；第三是數據留存，設備可自動記錄全程泄漏電流隨時間的變化曲線，試驗結束后可導出結構化數據，作為被試品絕緣狀態評估、狀態檢修決策的核心支撐數據，符合電力行業絕緣檢測數字化、可追溯的管理要求。

該設備完全符合國內外主流電力檢測標準要求，國內標準層面滿足GB/T 3048.14《電線電纜電性能試驗方法 第14部分：電壓試驗》、DL/T 849.4《電力設備專用測試儀器通用技術條件 第4部分：超低頻高壓發生器》、DL/T 596《電力設備預防性試驗規程》中關于超低頻耐壓試驗的相關要求，國際標準層面符合IEEE 400.2《采用0.1Hz超低頻電壓對電力電纜進行現場試驗的指南》規范。設備輸出頻率覆蓋0.1Hz、0.05Hz、0.02Hz三個標準試驗頻率，輸出電壓精度優于±3%，波形畸變率≤5%，完全滿足電網公司、電力監管部門的檢測資質要求，可作為法定檢測設備出具合規試驗報告。

該設備采用超低頻正弦波耐壓技術原理，核心邏輯是針對電力電纜、GIS這類容性負載，0.1Hz超低頻電源下的容性電流僅為工頻50Hz的1/500，可大幅降低試驗設備的輸出容量需求。設備內部采用AC-DC-AC的兩級變換拓撲，首先將輸入的220V工頻交流電整流為穩定直流電源，再通過智能IGBT功率模塊逆變為指定頻率的低頻正弦信號，經環氧澆注式升壓變壓器升至設定的試驗峰值電壓，內置高精度電壓、電流采樣單元實現閉環控制，保證輸出電壓的穩定性和精度，同時實時監測被試品的泄漏電流，當出現電流異常跳變時可在10ms內切斷高壓輸出，保障試驗安全。
