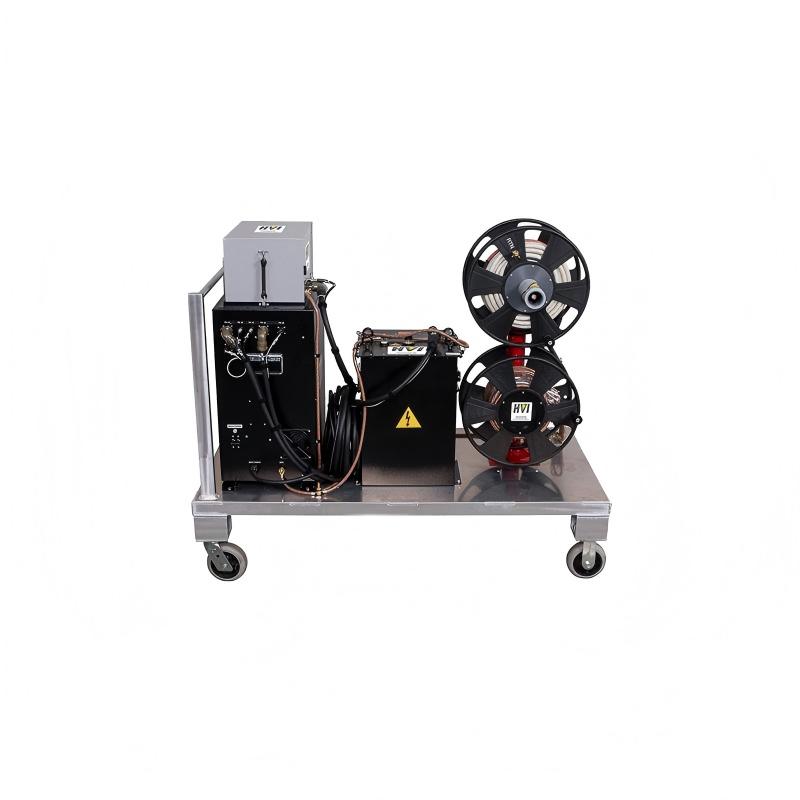

VLF-65CMF超低頻耐壓測試儀完全符合國內外主流電力檢測相關標準，國際層面符合IEEE 400.2《超低頻耐壓試驗標準》、IEC 60270《局部放電測量標準》的相關要求，國內層面符合GB/T 3048.14《電線電纜電性能試驗方法 第14部分：超低頻耐壓試驗》、GB 50150《電氣裝置安裝工程電氣設備交接試驗標準》、GB/T 7064《隱極同步發電機技術要求》等標準中對超低頻耐壓試驗的設備要求。該設備輸出電壓峰值最高可達65kV，支持0.1Hz、0.05Hz、0.02Hz三檔頻率調節，波形畸變率低于3%，完全滿足10kV、35kV電壓等級的電力設備耐壓試驗的標準要求，可直接用于電網、發電企業、市政電力工程的合規性檢測，試驗結果具備行業認可的效力，所有輸出參數均可實時溯源，滿足政府監管類檢測、國有資產驗收類檢測的合規性要求，不需要額外校準即可直接開展符合標準的試驗作業，避免因設備參數不符合標準導致的檢測結果無效問題。

該設備的設計、檢測、應用完全符合多項國內外現行電力試驗標準，國際標準層面包括IEC 60270《高電壓試驗技術 局部放電測量》、IEC 60060-3《高電壓試驗技術 第3部分：現場試驗的定義和要求》、IEEE 400.2《交聯聚乙烯絕緣電力電纜超低頻耐壓試驗導則》；國內標準層面包括GB/T 3048.14《電線電纜電性能試驗方法 第14部分：超低頻電壓試驗》、DL/T 474.4《現場絕緣試驗實施導則 電壓試驗》、DL/T 596《電力設備預防性試驗規程》、GB 26860《電力安全工作規程 發電廠和變電站電氣部分》。使用該設備開展的試驗項目完全滿足合規性要求，試驗結果具備全行業認可度，可直接作為電力設備驗收、運維的依據。

超低頻耐壓測試的核心原理是基于電力絕緣介質的等效耐壓特性，絕緣介質在0.1Hz超低頻交流電壓下的擊穿場強、極化特性與50Hz工頻交流電壓下的特性高度一致，而超低頻試驗所需的電源容量僅為工頻試驗的1/500，可大幅降低測試設備的體積重量，解決工頻耐壓設備現場運輸、供電困難的問題。VLF-65CMF采用模塊化IGBT逆變升壓技術實現超低頻高壓輸出，首先將輸入的220V工頻市電整流為直流電源，再通過高性能IGBT逆變模塊將直流電源逆變為設定頻率的超低頻低壓交流信號，之后經特種超低頻升壓變壓器將電壓升高至設定的試驗電壓值，設備內置閉環反饋控制系統，實時采集輸出端的電壓、電流信號，動態調整逆變模塊的輸出參數，保證輸出電壓的穩定性和波形精度，同時內置過壓、過流、擊穿保護邏輯，一旦檢測到異常信號可在10μs內切斷輸出，保障試驗安全。

首先作業前必須確認被測設備完全脫離運行狀態，所有可能來電的端口都已斷開并做好臨時接地措施，被測設備殘余電荷已充分放電，放電時間不低于15分鐘；其次試驗接線必須保證高壓引線絕緣完好無破損，設備接地端連接牢固，接地電阻≤4Ω，高壓引線與周邊接地體的安全距離不小于0.5m；試驗過程中嚴禁觸碰試驗接線和被測設備，遇到雷雨、六級以上大風天氣嚴禁開展戶外現場試驗；如果試驗過程中出現電壓突變、泄漏電流突然飆升、設備異響等異常情況，需立即按下緊急停止按鈕，降壓放電后再排查故障原因；另外不同絕緣類型的被測設備需匹配對應試驗頻率，比如油紙絕緣電纜優先選擇0.1Hz頻率，XLPE電纜可根據試驗要求選擇0.05Hz或0.1Hz頻率。

首先是體積重量優勢，該設備整機重量僅28kg，遠低于同等電壓等級工頻耐壓設備200kg以上的重量，無需大型起重設備，單人即可搬運，特別適合山區、地下管廊、狹窄配電室等作業空間受限的場景；其次是供電要求低，工頻耐壓設備需要大容量專用工業電源供電，而該設備僅需220V普通民用電源即可驅動，適配大部分戶外無專用工業電源的作業場景，且支持直流供電，可適配無交流電源的偏遠作業區域；另外超低頻耐壓試驗對完好絕緣的損傷更小，試驗等效性與工頻耐壓完全一致，不會對被測設備的正常絕緣造成不可逆損傷，試驗過程中泄漏電流數據更穩定，更容易識別絕緣薄弱點，整體試驗效率比工頻耐壓提升40%以上。

市政電力工程35kV電纜交接驗收使用VLF-65CMF開展試驗需滿足多項合規性要求，首先是試驗方案合規，試驗前需按照GB 50150《電氣裝置安裝工程電氣設備交接試驗標準》的要求編制試驗方案，明確試驗電壓、頻率、耐壓時間等參數，0.1Hz超低頻試驗的電壓設置為2U0即52kV，耐壓時間為60分鐘，方案需經項目監理單位、建設單位確認后方可實施。其次是試驗條件合規，試驗現場的環境溫度需控制在0℃~40℃之間，相對濕度不超過85%，避免高濕環境下的表面閃絡導致的誤判，試驗前需確認被測電纜的敷設施工已完成，終端頭制作合格，絕緣電阻測試結果符合要求。第三是試驗記錄合規，試驗過程中需實時記錄試驗電壓、泄漏電流、環境溫度、濕度等參數，試驗結束后確認無擊穿、無閃絡、泄漏電流無明顯突變即為合格，試驗記錄需由作業人員、監理人員共同簽字確認，作為工程驗收的存檔資料，可直接用于政府監管部門的合規性核查，無需額外補充其他試驗數據。

該設備的應用場景覆蓋電力行業多領域的試驗需求，首先是10kV~35kV電壓等級的XLPE、油紙絕緣電力電纜的交接試驗、預防性試驗，可適配最長5km的35kV電纜耐壓檢測需求；其次是中高壓旋轉電機，包括火力、水力發電廠的發電機定子繞組、工礦企業的高壓電動機的絕緣耐壓驗證；另外還可用于10kV~35kV等級的GIS組合電器、開關柜、支柱絕緣子等配電設備的現場耐壓試驗；同時也適配風電、光伏等新能源場站的箱變、集電線路電纜的投產前耐壓檢測需求。完全滿足電網公司、發電集團、工礦企業電力運維部門、第三方電力試驗機構的現場作業要求，符合DL/T 474.4現場絕緣試驗實施導則的相關規定。

超低頻耐壓試驗的核心邏輯是，容性絕緣設備在超低頻電壓下所需的無功功率僅為工頻電壓下的1/500，因此可大幅降低試驗設備的體積重量，同時試驗等效性與工頻耐壓完全一致。該設備采用AC-DC-AC變頻拓撲結構，首先將輸入的工頻電源整流為穩定直流，再通過高精度IGBT逆變模塊輸出指定頻率的超低頻正弦波信號，經高絕緣等級升壓變壓器升壓到設定試驗電壓值。設備內置高精度阻容分壓采樣單元，可實時采集輸出電壓、泄漏電流數據，當檢測到泄漏電流超過閾值、電壓擊穿或其他異常工況時，可在1ms內自動切斷輸出，保障試驗人員和被測設備的安全。

該設備內置高精度電流采樣單元，泄漏電流檢測范圍為0μA~100mA，檢測精度≤1μA，試驗過程中可實時采集并記錄泄漏電流的變化曲線，同步生成電流-時間變化趨勢圖。當被測設備絕緣存在受潮、局部劣化、內部氣隙缺陷等問題時，泄漏電流會出現隨加壓時間持續上升、階段性突變、諧波分量增大等特征，結合IEEE 400.2標準給出的絕緣評估判據，可快速判斷被測設備的絕緣健康狀態，無需額外配置局部放電檢測設備即可完成初步絕緣篩查，大大提升現場試驗效率，特別適合電網運維部門開展大批量配電電纜的定期巡檢，可有效降低絕緣故障漏檢率，為電力設備的狀態檢修提供數據支撐。

首先需依據DL/T 596《電力設備預防性試驗規程》要求，確定被測電纜的試驗電壓等級、加壓頻率和持續時長，比如35kV XLPE絕緣電纜的超低頻耐壓試驗電壓為2U0，加壓時間為60分鐘。隨后斷開被測電纜兩端連接的所有設備，對電纜充分放電15分鐘以上，接好試驗高壓引線、設備接地端，確認接線無誤后設置好輸出頻率、試驗電壓、計時時長參數。先進行空載升壓驗證，確認設備輸出正常后再接上被測負載，按照規程要求緩慢升壓到設定值，設備自動開始計時。試驗過程中實時監控泄漏電流變化，計時結束后設備自動降壓到零，切斷電源后再次對被測電纜充分放電5分鐘以上，整個操作過程需2名及以上持證作業人員配合，作業區域設置安全警示標識。

VLF-65CMF超低頻耐壓測試儀的應用場景覆蓋電力系統全生命周期的檢測需求，第一類是輸配電領域的電纜檢測場景，可用于10kV、35kV交聯聚乙烯電纜的交接試驗、預防性試驗、故障后檢測，適配地下管廊、架空線路、山區配網等不同敷設環境的電纜測試；第二類是發電領域的電機檢測場景，可用于火電、水電、新能源發電站的汽輪發電機、水輪發電機、兆瓦級風力發電機的定子繞組耐壓試驗，檢測繞組絕緣的老化、破損隱患；第三類是變電領域的設備檢測場景，可用于35kV及以下電壓等級的GIS、互感器、開關柜、絕緣子等變電設備的耐壓試驗；第四類是基建工程的驗收場景，可用于市政電力配套工程、工商業配電工程、軌道交通配電系統的設備交接驗收，滿足政府類項目、國企類項目的合規性驗收要求，也適合第三方電力檢測機構開展商業化檢測作業。

使用VLF-65CMF開展35kV交聯電纜耐壓試驗需嚴格遵循規范流程，首先做好前期準備：斷開被測電纜的所有外部連接，對電纜充分放電不少于15分鐘，清理電纜終端表面的污穢，在非測試相終端做好接地處理，按照設備說明書接好高壓測試線、接地線，確認所有接線接觸牢固。之后進行參數設置：根據電纜長度選擇測試頻率，長度1km以下選擇0.1Hz，1-3km選擇0.05Hz，3km以上選擇0.02Hz，試驗電壓設置為2U0即52kV，耐壓時間設置為60分鐘。試驗過程中實時監測泄漏電流的變化，保持與被測設備的安全距離不小于1.5m，若出現電壓突變、泄漏電流驟升超過20%、表面閃絡等情況需立即終止試驗。試驗結束后先逐步將輸出電壓降至0，再切斷設備電源，對被測電纜再次充分放電不少于15分鐘后才可拆除測試線，整個操作過程需符合DL 408《電業安全工作規程》的相關要求。
