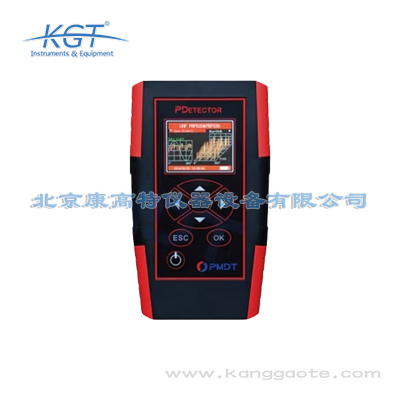

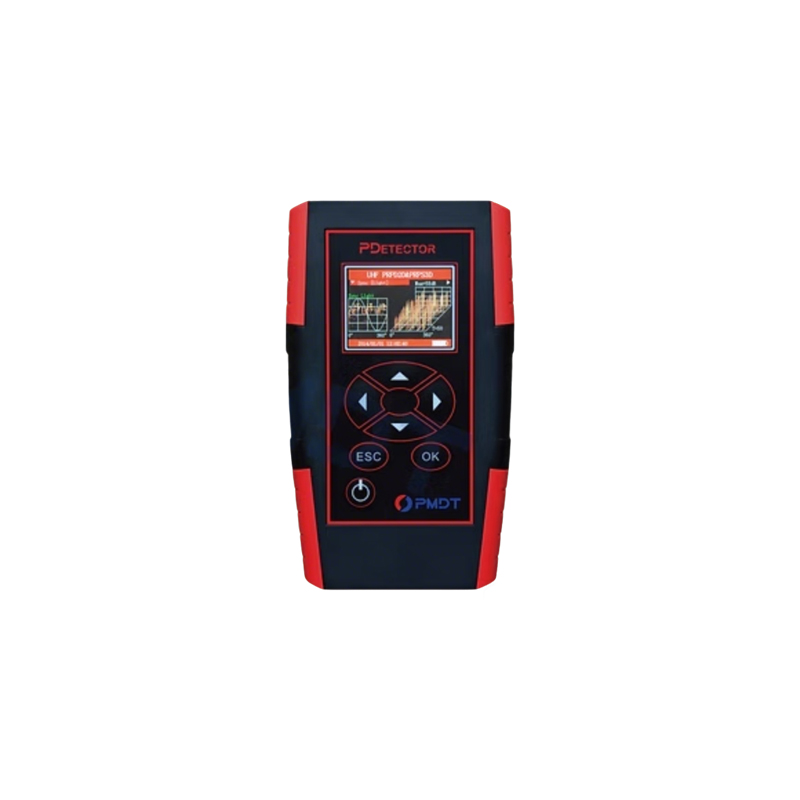

美國PMDT PDetector全功能手持式在線局部放電檢測儀產品簡介
PDetector 是一款理想的中高壓設備在線局部放電 (OLPD) 測試設備,它采用全部五種 OLPD 傳感器技術:超高頻 (UHF)、聲發射 (AE)、超聲波、高頻電流互感器 (HFCT) 和瞬態接地電壓 (TEV)。來自多個傳感器的信息使 PDetector 能夠靈活地檢測所有類型變電站設備中的所有局部放電。通過屏幕上的多項數據頻譜分析,可以有效地確定局部放電活動的具體類型。PDetector 利用智能巡檢功能、PDetector 應用程序和 PMDTCloud 云平臺,極大地簡化和規范了常規 OLPD 測試程序。對于變電站運行人員來說,它是一款非常強大且實用的工具,可以快速對變電站進行常規測試,確定問題所在及其位置。
產品特點
采用5種類型的在線PD傳感器技術
利用PRPD、PRPS、單周期、相位、波形和振幅譜來確定PD類型
無線連接至超高頻和高頻電流互感器傳感器
功率/光頻率同步
智能巡檢功能可根據設定的標準測試流程創建測試任務,以提高測試效率。
在電力設備上應用RFID資產標簽,以規范現場OLPD測試程序,從而大幅提高測試效率并實現資產管理。
一鍵數據保存,操作簡便,是快速進行整個變電站局部放電測試的理想選擇。
PDetector具備Wi-Fi功能,可通過PDetector App與PMDTCloud進行通信。PMDTCloud利用其內置的深度學習算法提供診斷結果。
在UHF/HFCT傳感器的PRPS/PRPD檢測模式下,可錄制長達5分鐘的視頻。
基于PC的數據管理軟件,具有自動生成JPEG/MS Word格式報告的功能。
機載數據存儲
環保且支持無紙化測試
應用場景
用于變電站中高壓開關柜、GIS、變壓器等設備在線局部放電檢測與故障定位。
| 參數項 | 規格 |
|---|---|
| 顯示屏 | LCD 液晶屏幕 |
| 尺寸 | 7.3"×4.3"×1.4" / 185mm×110mm×35mm |
| 重量 | 1.05 磅 / 0.48 千克 |
| 通訊方式 | Wi-Fi/USB |
內置暫態對地電壓(TEV)傳感器
| 參數項 | 規格 |
|---|---|
| 帶寬 | 3MHz~100MHz |
| 測量范圍 | 0dB~60dB |
| 分辨率 | 1dB |
| 精度 | ±1dB |
| 每周期最大脈沖數 | 2000 |
聲發射(AE)& 超聲波傳感器
| 參數項 | 規格 |
|---|---|
| 聲發射接觸式傳感器帶寬 | 20kHz~300kHz |
| 超聲波傳感器中心頻率 | 40kHz |
| 測量范圍 | -10dB~70dB |
| 分辨率 | 1dB |
| 精度 | ±1dB |
外置特高頻(UHF)傳感器
| 參數項 | 規格 |
|---|---|
| 帶寬 | 300MHz~1.5GHz |
| 測量范圍 | 0dB~70dB |
| 分辨率 | 1dB |
| 精度 | ±1dB |
| 濾波器 | 全通、低通、高通 |
| 通訊方式 | 與檢測單元無線通訊 |
高頻電流互感器(HFCT)傳感器
| 參數項 | 規格 |
|---|---|
| 帶寬 | 500kHz~50MHz |
| 測量范圍 | 0dB~80dB |
| 分辨率 | 1dB |
| 精度 | ±1dB |
| 通訊方式 | 與檢測單元無線通訊 |
環境參數
| 參數項 | 規格 |
|---|---|
| 工作溫度 | 32°F~131°F / 0℃~55℃ |
| 濕度 | 0-90% 相對濕度,無冷凝 |
電源
| 參數項 | 規格 |
|---|---|
| 內置電池 | 鋰離子電池 |
| 工作時長 | 約 6 小時 |
充電器 & 同步器
| 參數項 | 規格 |
|---|---|
| 輸入 | 85V~264V 交流電,50/60Hz |
| 輸出 | 5V 直流電 1A |
使用美國PMDT PDetector全功能手持式在線局部放電檢測儀開展檢測時,需遵循以下注意事項:第一是作業安全規范,檢測人員需嚴格遵守高壓現場作業的安全規范,與帶電設備保持符合電壓等級要求的安全距離,在未確認設備斷電的情況下嚴禁打開高壓設備的柜門、觸碰帶電部位;第二是檢測場景規范,開展特高頻檢測時,需盡量避開現場的手機、WiFi基站、廣播信號塔等強電磁干擾源,若存在無法避開的固定干擾源,可開啟設備的干擾屏蔽模式過濾干擾信號;開展超聲波檢測時,需避開現場的電機振動、風機噪聲、管道流體噪聲等機械振動干擾,可通過調整檢測位置、對比多點位檢測數據的方式排除干擾;第三是操作規范,檢測時需根據被測設備類型選擇對應的檢測模式,檢測開關柜時優先選擇暫態地電壓+超聲波組合模式,檢測GIS、變壓器時優先選擇特高頻+超聲波組合模式,檢測數據需留存至少3個點位的連續1分鐘檢測數據作為分析依據;第四是行業特殊要求,在核工業場景開展檢測時,需符合核電廠的輻射防護操作要求,嚴禁觸碰核級設備的安全聯鎖裝置;在軌道交通場景開展檢測時,需符合線路運營的作業時間要求,嚴禁影響列車的正常運行。
美國PMDT PDetector全功能手持式在線局部放電檢測儀采用多原理融合的檢測技術,可覆蓋全類型局放缺陷的識別需求,各檢測技術的原理如下:第一是特高頻(UHF)檢測原理,局部放電發生時會產生頻率范圍覆蓋300MHz到3GHz的特高頻電磁波,設備通過特高頻天線捕捉該頻段的電磁波信號,通過分析信號的幅值、頻率、相位特征,判定局放的類型、嚴重程度,同時可通過多點位信號強度對比判定局放的大致位置,該原理適合檢測GIS、變壓器、電纜等封閉高壓設備的內部局放缺陷;第二是暫態地電壓(TEV)檢測原理,當開關柜等金屬封閉設備內部發生局部放電時,放電產生的暫態電流會通過設備的金屬外殼接地路徑傳播,在柜體表面產生納秒級的對地電壓脈沖,設備通過電容耦合傳感器捕捉該脈沖信號,分析信號的幅值和頻次特征,判定開關柜內部的局放嚴重程度;第三是超聲波(AE)檢測原理,局部放電發生時會伴隨產生頻率在20kHz以上的超聲振動波,設備通過壓電傳感器捕捉該振動信號,分析信號的特征判定局放類型,該原理適合檢測表面放電、懸浮放電等產生明顯振動的局放缺陷。三種檢測原理可同時工作,通過多源數據交叉驗證提升檢測準確率,且所有檢測均
美國PMDT PDetector全功能手持式在線局部放電檢測儀具備極強的數據兼容性和系統對接能力,可適配不同行業用戶的現有數字化管理系統需求:數據格式層面,設備本地存儲的檢測數據支持CSV、XML、JSON等通用數據格式導出,可直接導入各類工業設備管理平臺、運維管理系統進行數據分析和歸檔;通信協議層面,支持電力行業通用的IEC 61850通信協議,可直接對接電網公司的輸變電設備狀態監測系統、配電物聯網平臺,無需額外開發即可實現檢測數據的實時上傳;針對核工業用戶,設備支持對接核電廠的設備可靠性管理系統,檢測數據符合核級設備的歸檔要求;針對軌道交通用戶,可對接軌道交通綜合運維管理平臺,與牽引供電系統的監測數據實現聯動分析;針對B端工業用戶,可對接企業的ERP、MES系統,將局放檢測數據納入企業生產設備的全生命周期管理體系;針對G端政務類用戶,可對接城市市政設施管理平臺、安全生產監管平臺,為民生保障設施的運行狀態監管提供數據支撐。設備的所有數據接口均符合國內數據安全相關要求,可滿足等保2.0的相關數據傳輸規范。
美國PMDT PDetector全功能手持式在線局部放電檢測儀的核心技術參數完全滿足各行業的高精度檢測要求,具體參數如下:特高頻UHF檢測頻段覆蓋300MHz~3GHz,檢測靈敏度≤0.1pC,動態范圍≥60dB;暫態地電壓TEV檢測頻段覆蓋3MHz~100MHz,檢測靈敏度≤0.1dBmV,測量范圍0~60dBmV;超聲波AE檢測頻段覆蓋20kHz~300kHz,檢測靈敏度≤1dBμV,支持接觸式和非接觸式兩種檢測方式;高頻電流HFCT檢測頻段覆蓋1MHz~30MHz,電流分辨率≤1μA,可適配不同規格的電纜接地端檢測。設備最高采樣率可達2GS/s,內置128GB本地存儲容量,可存儲不少于10萬條檢測記錄,單次充電續航時長可達8小時以上,整機重量?jī)H1.2kg,支持單手操作。在測量精度方面,設備的缺陷識別準確率可達98%以上,嚴重等級評估誤差率≤2%,完全滿足工業級高精度檢測需求,可提前6個月識別電氣設備的早期絕緣缺陷,幫助用戶大幅降低設備故障概率,提升運維ROI,適合各類對檢測精度要求高的應用場景。
美國PMDT PDetector全功能手持式在線局部放電檢測儀可覆蓋全類型的電氣設備局部放電缺陷檢測,具體包括:第一類是絕緣內部氣隙放電,常見于GIS、變壓器、電纜的絕緣層內部缺陷,可通過特高頻檢測模式精準捕捉缺陷產生的特高頻電磁波信號,判定缺陷的嚴重程度和大致位置;第二類是表面放電,常見于開關柜、變壓器套管的表面污穢、受潮缺陷,可通過超聲波檢測模式捕捉放電產生的超聲振動信號,同時搭配特高頻信號交叉驗證;第三類是懸浮放電,常見于電氣設備內部的金屬松動部件、接地不良部件,可通過暫態地電壓+特高頻的組合檢測模式實現精準識別;第四類是電暈放電,常見于高壓線路、設備裸露帶電部位的尖端放電,可通過超聲波+特高頻的檢測模式完成識別。設備適配的被測設備覆蓋10kV到500kV全電壓等級的GIS、開關柜、環網柜、變壓器、電纜終端、互感器、避雷器、高壓電機、牽引變流器等各類電氣設備,可滿足電力、核工業、軌道交通、水務等全行業的電氣設備局放檢測需求。
美國PMDT PDetector全功能手持式在線局部放電檢測儀具備優秀的系統兼容性,可對接各類主流的運維管理系統,無需大規模二次開發即可完成數據打通。設備原生支持MODBUS-RTU、MQTT等通用工業通信協議,可直接與工業SCADA系統、電力運維管理平臺、軌道交通綜合監控系統、核工業安全管理平臺等進行數據傳輸。檢測數據支持導出為CSV、PDF、專業局放圖譜格式,可適配各類運維系統的數據導入要求。針對B端工業用戶,可對接企業現有的EAM資產管理系統、安全生產管理系統,將局放檢測數據自動同步到設備健康檔案中,實現設備全生命周期的健康狀態管理,提升運維效率,降低運維成本,提升整體ROI。針對G端用戶,可對接電網公司的統一巡檢平臺、地方交通局的軌道交通運維管理平臺、核工業集團的安全監管平臺,檢測數據可自動生成符合監管要求的標準化報告,無需人工二次整理,大幅提升巡檢作業的合規性和效率。同時設備支持本地?cái)?shù)據加密存儲,所有傳輸數據均經過加密處理,符合各行業的數據安全管理要求。
美國PMDT PDetector全功能手持式在線局部放電檢測儀相比傳統固定式局放監測設備、臺式局放檢測設備具備多重技術優勢:第一是全功能集成優勢,單臺設備同時覆蓋特高頻、暫態地電壓、超聲波三種主流局放檢測技術,無需搭配多臺不同原理的檢測設備即可完成全類型局放缺陷的檢測,大幅降低檢測人員的設備攜帶負擔;第二是在線檢測優勢,無需對被測設備停電、無需拆解設備外殼即可開展檢測,完全不影響被測設備的正常運行,對于不能停電的電網核心設備、民生保障類供電設備、連續生產的工業生產線供電設備,可大幅降低檢測帶來的停產、停電損失,對于B端工業用戶可顯著提升投資回報率;第三是便攜性優勢,整機重量?jī)H1.2kg,手持式設計適配高空、受限空間、戶外巡檢等多種復雜作業場景,無需搭建固定檢測平臺即可快速開展檢測;第四是智能分析優勢,內置AI局放識別模型,可自動過濾現場的手機信號、電機振動、廣播信號等干擾源,識別準確率達95%以上,無需專業檢測人員具備豐富的局放分析經驗即可快速獲得準確的檢測結果,大幅提升檢測效率。
美國PMDT PDetector全功能手持式在線局部放電檢測儀針對核工業場景的特殊使用要求做了多項專屬適配設計,完全滿足核工業電氣設備檢測的需求。首先是輻射防護適配,設備外殼采用耐輻射的工程塑料材質,可在核島區域的低輻射環境下長期穩定運行,不會因?yàn)檩椛溆绊懗霈F(xiàn)設備性能下降、數據錯亂的問題;操作界面采用大尺寸物理按鍵設計,操作人員佩戴防輻射手套即可完成所有檢測操作,無需脫下防護裝備,保障操作人員的安全。其次是遠程檢測適配,設備的特高頻檢測模式最遠檢測距離可達10米,操作人員無需靠近高輻射區域的電氣設備,在安全距離外即可完成GIS設備、變壓器、應急配電柜的局放檢測,大幅降低操作人員的輻射暴露時長。第三是數據安全適配,設備采用本地加密存儲設計,所有檢測數據均存儲在設備內部的加密存儲芯片中,不支持自動云同步,可滿足核工業數據保密管理的要求,避免核心運行數據外泄。第四是標準適配,設備的檢測參數符合核工業《核級電氣設備絕緣檢測技術規范》的相關要求,檢測報告可直接用于核電廠的電氣安全合規性上報,滿足G端核工業單位的監管要求。同時設備的多檢測模式組合可覆蓋核島內所有類型的電氣設備檢測需求,無需配置多款
美國PMDT PDetector全功能手持式在線局部放電檢測儀可覆蓋當前電力系統和工業電氣設備中95%以上的常見局部放電缺陷識別需求,具體可識別的缺陷類型包括四大類:第一類是氣隙放電,主要是電氣設備絕緣材料內部存在氣泡、空隙導致的局部放電,常見于變壓器、電纜、GIS設備的絕緣層內部缺陷,設備可通過特高頻和超聲波信號的特征匹配識別該類缺陷,靈敏度可達0.1pC,可識別早期的微小氣隙缺陷。第二類是沿面放電,主要是絕緣件表面臟污、受潮導致的沿絕緣表面的放電現象,常見于開關柜絕緣子、穿墻套管、電纜終端頭等部位,設備可通過暫態地電壓和特高頻信號的組合分析準確識別該類缺陷。第三類是電暈放電,主要是高壓導體表面電場不均勻?qū)е碌目諝怆婋x放電,常見于裸露的高壓母線、接觸網、變壓器套管端部等部位,設備可通過非接觸式超聲波和特高頻信號采集在遠距離完成該類缺陷識別,最遠檢測距離可達10米。第四類是懸浮放電,主要是設備內部存在金屬懸浮電位體導致的放電,常見于GIS設備內部松動的金屬部件、開關柜內部松動的螺栓等部位,設備可通過PRPD圖譜的特征分析準確識別該類缺陷。同時設備會針對每類缺陷自動評估嚴重等級,分為一般
美國PMDT PDetector全功能手持式在線局部放電檢測儀的適用行業覆蓋電力、核工業、水務、環保、軌道交通、石油化工、高端制造等多個領域,具體應用場景包括:電力行業中,電網公司的輸變配電設備日常巡檢、迎峰度夏/迎峰度冬前的隱患排查、新建電力設備的交接驗收檢測,可檢測10kV-500kV電壓等級的GIS、開關柜、變壓器、電纜終端、互感器、避雷器等各類電氣設備;核工業領域中,可用于核電廠常規島、核島的安全級電氣設備局部放電巡檢,適配核電廠低輻射、高可靠性要求的檢測場景;水務、環保行業中,可用于市政供水泵站、污水處理廠、垃圾焚燒發電廠的高壓電機、配電柜、無功補償裝置的局放缺陷檢測,保障民生供水、環保處理設施的連續穩定運行;軌道交通行業中,可用于地鐵、高鐵的牽引變電所、牽引變流器、車載高壓柜的日常運維檢測,避免供電故障影響線路正常運營;石油化工、高端制造等B端工業用戶場景中,可用于廠區配電房、生產車間供電設備的定期巡檢,提前識別局放隱患,避免突發停電造成的生產損失。
美國PMDT PDetector全功能手持式在線局部放電檢測儀的應用場景覆蓋多個對電氣可靠性要求極高的行業,針對不同行業的檢測需求均有適配性設計。在電力行業,可用于輸電網的GIS設備、互感器、變壓器巡檢,配電網的環網柜、開關柜、電纜接頭帶電檢測,既適配B端新能源場站、工業企業自備電廠的日常運維巡檢,也適配G端電網公司的區域電網帶電巡檢任務。在核工業領域,可用于核島常規島的配電柜、變壓器、應急供電系統的局放檢測,無需進入高輻射核心區域即可完成遠程檢測。在水務和環保行業,可用于泵站、污水處理廠、垃圾焚燒發電廠的配電系統、高壓電機的局放檢測,避免設備故障導致的供水中斷、環保處理停滯問題。在軌道交通行業,可用于地鐵、高鐵的牽引供電系統、開關柜、接觸網配套電氣設備的巡檢,適配車輛段、沿線變電所的移動巡檢需求。同時設備也可用于化工、半導體、數據中心等對連續供電要求極高的B端用戶的內部配電系統日常巡檢,提前識別絕緣缺陷,避免非計劃停電帶來的巨額損失,全面覆蓋各領域帶電局放檢測需求。
美國PMDT PDetector全功能手持式在線局部放電檢測儀集成特高頻(UHF)、暫態地電壓(TEV)、超聲波(AE)三大核心檢測功能,是專為在線局放檢測設計的便攜類檢測設備,核心技術參數如下:特高頻檢測頻段覆蓋300MHz-1.5GHz,檢測靈敏度≤1pC,可有效捕捉GIS、變壓器等高壓設備內部局部放電產生的特高頻電磁波信號;暫態地電壓檢測量程為0-60dBμV,檢測靈敏度≤1dBμV,適合各類中低壓開關柜、環網柜的內部局放缺陷識別;超聲波檢測頻段覆蓋20kHz-300kHz,檢測靈敏度≤1μV/m,可精準識別表面放電、懸浮放電等產生聲波振動的局放缺陷。設備內置高速數據采集模塊和AI缺陷識別算法,可實時對采集到的多源信號進行融合分析,自動區分局放信號與環境干擾信號,無需后續人工二次處理即可輸出缺陷嚴重程度評估結果。設備采用一體化手持式設計,整機重量?jī)H1.2kg,支持連續8小時以上檢測作業,適配各類戶外、高空、受限空間的檢測場景需求。
