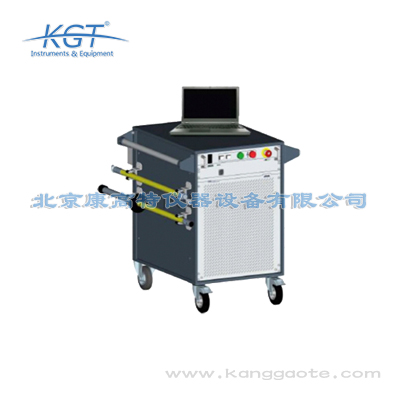

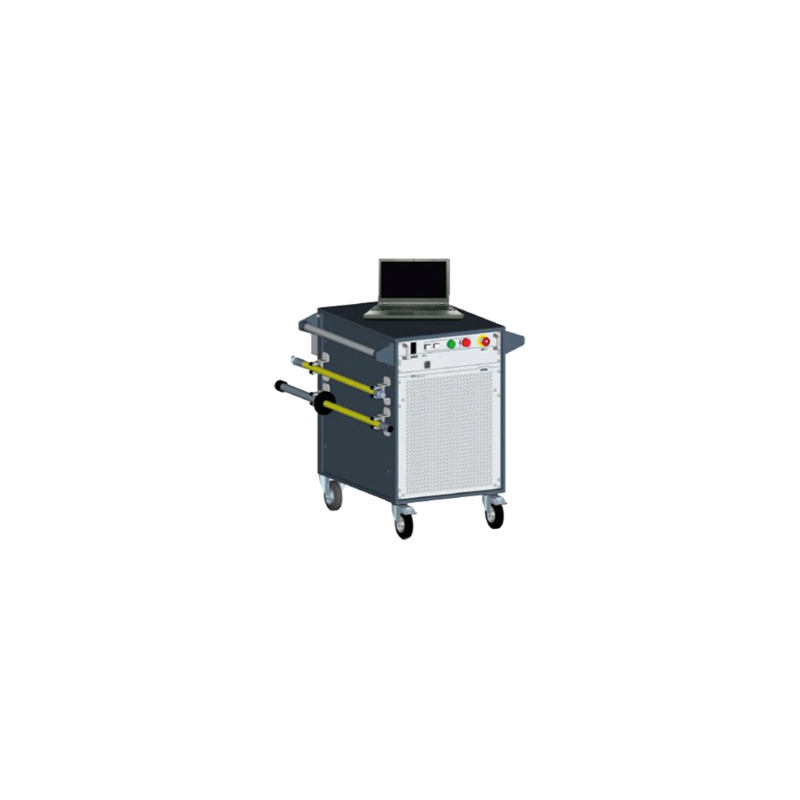

BAUR PHG 70 VLF測試系統的核心技術參數如下：輸出電壓范圍為0~70kVrms連續可調，輸出波形為標準正弦波，波形失真度≤3%，頻率范圍覆蓋0.01Hz~0.1Hz可自定義設置，電壓測量精度≤±2%，頻率測量精度≤±0.001Hz，可適配的容性負載范圍為10nF~30μF，滿足最長5km的35kV XLPE電纜測試需求。設備整機重量為28kg，防護等級為IP54，支持-10℃~50℃的寬溫作業環境，內置大容量存儲模塊可存儲至少1000組測試數據。該設備的參數設計完全符合IEC 60270、GB/T 3048.14等國內外電力檢測標準要求，可適配中高壓電力電纜、發電機定子繞組、GIS設備等多類電力設施的耐壓檢測需求，適用于各類復雜現場作業場景。

BAUR PHG 70 VLF測試系統核心技術參數滿足中低壓電力設備檢測的全場景需求：輸出電壓范圍為0~70kV峰值，輸出波形為標準0.1Hz甚低頻正弦波，波形畸變率≤3%，完全符合絕緣測試的工頻等效性要求；適配負載電容范圍為1μF~11μF，可支持最長15km的35kV交聯電纜的耐壓測試需求；電壓測量精度優于2%，介損測量分辨率為0.01%，局部放電檢測下限為5pC，可精準捕捉微小絕緣缺陷；設備額定功率為5kVA，整機重量僅32kg，適配單人移動作業需求；同時支持耐壓試驗、介質損耗測量、局部放電檢測三大功能，無需更換設備即可完成多參數絕緣檢測，數據采樣頻率為10kHz，可實現測試過程的全量數據記錄與回溯，滿足檢測數據溯源的要求。

該設備完全符合國內外主流電力檢測標準要求，國內標準層面，滿足GB/T 3048.14《電線電纜電性能試驗方法 第14部分：交聯聚乙烯絕緣電纜熱延伸試驗》、DL/T 1576《6kV~35kV電纜甚低頻耐壓試驗導則》中對測試設備的參數、精度要求，可滿足國內電網、市政電力、軌道交通等領域的檢測合規性要求；國際標準層面，符合IEC 60270《高電壓試驗技術 局部放電測量》、IEEE 400.2《交流電纜線路的甚低頻（VLF）耐壓試驗指南》的相關規定，適用于涉外電力工程的檢測作業。所有檢測數據的計算邏輯、輸出格式均符合電力行業試驗報告的編制規范，無需二次轉換即可直接作為試驗驗收的合規依據，有效降低檢測報告的整理成本。

該設備相比傳統工頻耐壓設備的技術優勢主要體現在三個層面：第一是現場適配性更強，同等測試能力下該設備的試驗容量僅為工頻設備的1/500，整機重量僅28kg，單人即可搬運，無需大型運輸、配套設備，可適配狹小、分散的現場測試場景；第二是測試安全性更高，超低頻正弦波不會對交聯聚乙烯絕緣產生累積性空間電荷損傷，不會破壞完好絕緣，同時設備自帶過壓、過流、閃絡自動保護功能，測試過程出現異常會立即切斷輸出；第三是測試覆蓋范圍更廣，最大支持30μF容性負載，可一次性完成最長5km的35kV XLPE電纜測試，無需分段測試，大幅提升現場測試效率，尤其適合配網、新能源電站等分散性電力設施的檢測需求。

該設備可覆蓋多類B端、G端用戶的電力檢測需求：面向B端用戶，可應用于新能源發電企業的場內10kV/35kV集電電纜預防性試驗、工業企業廠區自有供電系統的絕緣檢測、軌道交通供電系統的電纜及設備耐壓測試；面向G端用戶，可應用于電網公司的配網電纜交接試驗、市政電力改造項目的新裝設備驗收、公共建筑供電系統的定期絕緣檢測。除此之外，該設備還可用于電力科研機構的絕緣性能試驗、電纜生產企業的出廠抽檢等場景，其便攜性設計可適配山區、城郊、狹小施工區域等復雜作業環境，無需大型配套設備即可獨立完成測試工作。

BAUR PHG 70 VLF測試系統可兼容局部放電同步檢測功能，設備自帶符合IEC 60270標準的局放檢測接口，可匹配對應精度的局放檢測單元，在開展超低頻耐壓試驗的同時同步采集局部放電信號，局放檢測靈敏度可達5pC，可精準識別電纜內部的氣隙缺陷、接頭工藝缺陷、終端爬電隱患等隱性問題。相比單一的超低頻耐壓試驗，組合檢測模式可檢出耐壓測試中不會觸發擊穿的微小絕緣缺陷，大幅提升電力設施的隱患檢出率，特別適用于城市核心區配網、軌道交通供電系統、大型新能源電站等對供電可靠性要求較高的B端、G端用戶的運維檢測場景，測試數據可同步關聯存儲，為絕緣狀態評估提供完整依據。

該設備適配多類型中低壓電力設備的絕緣檢測需求，首先是電力電纜類設備，支持35kV及以下電壓等級的XLPE交聯聚乙烯電纜、EPR橡膠電纜、油紙絕緣電纜的絕緣檢測，覆蓋市面上絕大多數中低壓電纜類型；其次是開關類設備，支持35kV及以下電壓等級的中壓開關柜、柱上負荷開關、GIS氣隔單元的絕緣件耐壓與局放檢測；同時支持35kV及以下電壓等級的柱上變壓器、箱式變壓器的繞組絕緣檢測，以及架空線路絕緣子、戶外電力終端的絕緣性能測試。無論是新建設備的交接試驗、在運設備的預防性試驗，還是故障設備的診斷性試驗，該設備均可適配，無需配置多臺不同類型的測試設備，可有效降低檢測團隊的設備采購成本。

該設備的測試流程需嚴格遵循國內外現行電力檢測標準：國際標準層面，需符合IEC 60502-2:2014《額定電壓1kV到30kV擠包絕緣電力電纜及附件 第2部分：額定電壓6kV到30kV電纜》、IEC 60270《局部放電測量》的相關要求；國內標準層面，需符合GB 50150《電氣裝置安裝工程電氣設備交接試驗標準》、GB/T 12706《額定電壓1kV到35kV擠包絕緣電力電纜及附件》、DL/T 1576《6kV~35kV電纜超低頻耐壓試驗導則》的要求。測試過程中的電壓施加梯度、測試時長、合格判定規則都需按照標準要求執行，比如10kV XLPE電纜的0.1Hz VLF試驗電壓為1.7U0、測試時長15min，合規測試數據可直接作為項目驗收、運維記錄的有效依據。

使用該設備需嚴格遵守高壓作業安全規范，首先是人員資質要求，操作人員必須持有高壓作業資質證書，熟悉高壓試驗的安全操作流程，測試過程中至少2人配合作業，一人操作一人監護，保持與高壓測試端的安全距離，35kV電壓等級下安全距離不小于1m；其次是作業環境要求，禁止在雷雨天氣、相對濕度超過90%的環境下作業，若測試過程中突發惡劣天氣，需立即停止測試，啟動設備自動放電流程；最后是操作規范要求，測試前必須確認被測設備充分放電，禁止帶負載接線、拆線，測試過程中若出現設備報警、被測設備閃絡擊穿等異常情況，不得手動干預，等待設備自動降壓放電完成后再進行排查，測試結束后必須等待設備提示放電完成、確認高壓端無電壓后，才可拆除接線，禁止中途強制斷電中斷測試流程，避免殘留電壓造成安全事故。

相較于傳統工頻耐壓設備，該系統的優勢主要體現在三個層面：首先是便攜性優勢，同電壓等級的工頻耐壓設備重量普遍在300kg以上，需要吊裝作業，而該設備重量僅32kg，可由單人搬運，適配戶外山區、地下管廊等復雜場景的作業需求；其次是負載適配優勢，工頻耐壓設備測試長電纜時需要配置大容量補償電容，作業成本高、準備時間長，該設備可直接適配最高11μF的容性負載，無需額外補償裝置即可完成最長15km的35kV電纜測試；最后是檢測效率優勢，傳統工頻耐壓僅能完成耐壓單一參數檢測，該設備可一次接線同步完成耐壓、介損、局放三項檢測，無需重復接線，測試效率提升60%以上，同時0.1Hz低頻測試對完好絕緣的損傷更小，避免測試過程加速設備絕緣老化。

使用該設備開展35kV及以下配網電纜預防性試驗需滿足以下要求：測試前需先確認被測電纜已完全停電、所有來電端已做好隔離措施，先測量電纜絕緣電阻，排除明顯接地、短路故障后再開展耐壓測試；測試參數設置需符合DL/T 1576標準要求，0.1Hz測試頻率下，10kV電纜試驗電壓設置為20.4kV、35kV電纜試驗電壓設置為44.2kV，測試時長統一設置為15min；測試過程中需實時監測泄漏電流變化，若泄漏電流無持續上升、無突變、無擊穿閃絡現象則判定為合格，若出現上述異常情況需立即停止測試，排查缺陷后再進行后續測試；測試數據可自動存儲，支持導出為標準化試驗報告，滿足電網、市政等G端用戶的試驗數據留存、溯源要求。

該設備從硬件、軟件兩個維度保障檢測數據的準確性，硬件層面內置高精度霍爾電壓傳感器、穿心式電流傳感器，測量精度優于2%，同時搭載實時波形校正模塊，可將輸出波形的畸變率控制在3%以內，避免波形失真導致的檢測誤差，設備支持標準電容定期校準，可保障測量數據的可溯源性；軟件層面每次測試前會自動進行系統誤差補償，抵消測試線、環境溫濕度帶來的測量偏差，同時采用多維度數據交叉驗證邏輯，同步采集耐壓時長、泄漏電流、介損值、局放量、放電次數等參數，避免單一參數誤判絕緣狀態，所有測試數據自動加密存儲，不可篡改，檢測報告自動生成，可直接作為試驗驗收的依據。除此之外，設備內置缺陷數據庫，可基于歷史檢測數據自動匹配缺陷類型，提升檢測結果的解讀效率。
