Megger PD SCAN手持式局放巡檢儀的應用場景覆蓋電力、核工業、水務、環保、軌道交通、數據中心等多個行業的高壓電氣運維場景。在電力行業，可應用于電網公司各級變電站的開關柜、環網柜、變壓器、GIS設備、電纜接頭的日常巡檢，也可用于發電集團的火電、水電、風電場、光伏電站的升壓站電氣設備隱患排查，無需停電即可完成檢測，不會影響正常供電和發電效率。在核工業領域，可用于核電廠常規島、核島區域的高壓電氣設備非接觸式檢測，無需近距離接觸高輻射區域的設備即可完成局放檢測，符合核工業現場作業的安全要求。在水務行業，可用于供水泵站、污水處理廠的高壓配電室、潛水泵供電系統的局放檢測，適配潮濕、多水汽的作業環境。在環保行業，可用于垃圾焚燒發電廠、危廢處理廠的配電系統、發電設備的絕緣檢測，適配高粉塵的作業場景。在軌道交通行業，可用于地鐵、輕軌的牽引變電所、接觸網供電設備、地下站配電室的局放巡檢，適配強電磁干擾、空間狹窄的作業環境。同時也可應用于大型工業企業、數據中心的高壓配電系統日常巡檢，提前發現絕緣隱患避免停電事故。

Megger PD SCAN手持式局放巡檢儀具備完善的系統對接能力，可適配不同行業用戶的現有運維管理系統，無需額外進行大規模的定制開發。通信協議層面，支持IEC 61850電力行業通用通信協議、MQTT工業互聯網通信協議，可直接對接電力行業的生產管理系統（PMS）、設備狀態監測系統（CMS）、智能變電站運維平臺，檢測數據可自動同步到現有系統中，實現局放檢測數據和其他設備狀態數據的統一管理。針對核工業用戶，可對接核級設備管理平臺、核安全監測系統，檢測數據符合核工業數據安全要求。針對軌道交通用戶，可對接城市軌道交通綜合監控系統（ISCS）、牽引供電運維管理系統，實現牽引供電設備的狀態數據統一分析。針對水務、環保行業用戶，可對接智慧水務平臺、環保設施智慧運維平臺，實現泵站、環保發電設備的狀態統一管理。針對工業企業、數據中心用戶，可對接MES生產管理系統、DCIM數據中心基礎設施管理系統，將局放檢測數據納入企業整體設備運維體系。同時設備支持CSV、XML等通用格式的數據導出，可適配各類定制化運維系統的導入需求，滿足B端企業、G端單位的不同系統對接要求。

美國Megger PD SCAN局放巡檢儀按照工業級嚴苛環境要求設計，環境適應性參數覆蓋各類極端作業場景。溫度適應性方面，工作溫度范圍為-20℃~+55℃，可在北方冬季的戶外變電站、南方夏季的戶外升壓站等極端溫度環境下正常工作；存儲溫度范圍為-40℃~+70℃，可適配長途運輸、極端環境存儲的需求，不會因?yàn)闇囟茸兓绊懺O(shè)備精度。防護等級方面，設備達到IP54防護等級，防塵等級5級，可阻擋大部分粉塵進入設備內部，適配垃圾焚燒廠、水泥廠、煤礦等多粉塵的作業場景；防水等級4級，可阻擋各個方向的濺水，適配小雨天氣戶外作業、潮濕的地下管廊、地下地鐵站、污水處理廠等多水汽的作業場景。抗機械性能方面，抗振動等級符合IEC 60068-2-6標準，可承受3g加速度、10~2000Hz頻率的振動，適配車載巡檢、高振動的工業廠區作業場景；抗沖擊等級為1m自由跌落無損壞，即使在高空作業、巡檢過程中意外跌落也不會影響設備正常使用。海拔適應性方面，設備支持最高4500m海拔的正常作業，內置氣壓校準功能，無需在高海拔地區額外進行校準即可保持檢測精度穩定，完全滿足高原地區的電力、軌道交通項目檢測需求。濕度適應性方面，

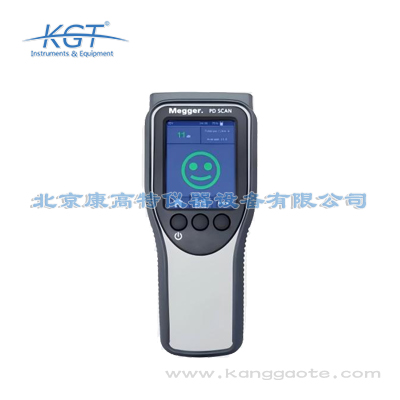

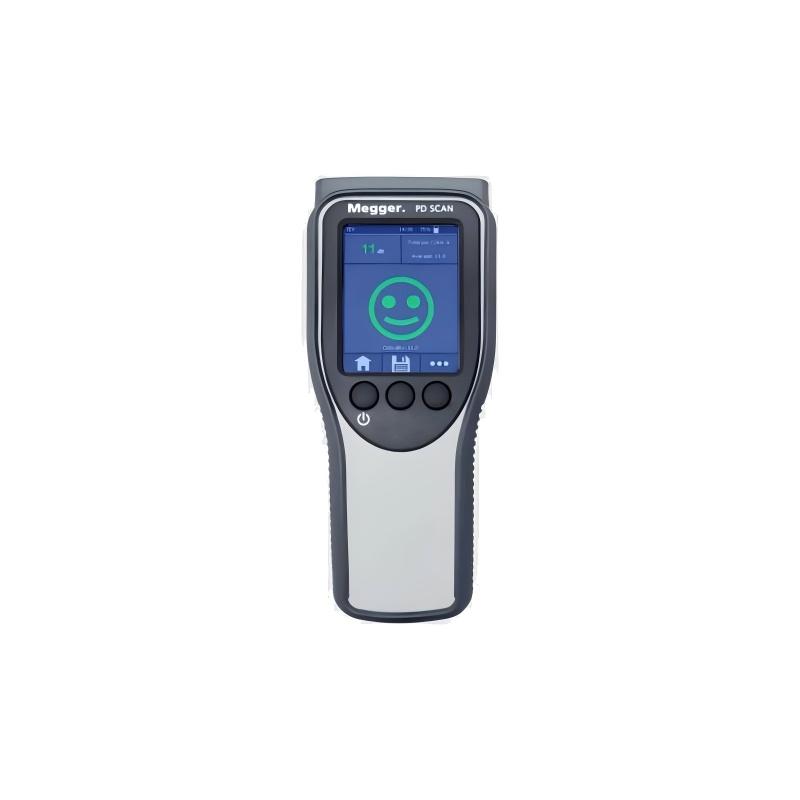

美國Megger PD SCAN手持式在線局放巡檢儀是專門針對高壓電氣設備局部放電在線檢測研發的便攜式專業設備，核心功能覆蓋地電波（TEV）檢測、空氣耦合超聲波檢測、特高頻（UHF）檢測三類主流局放檢測模式，可在完全不停電的前提下完成各類高壓電氣設備的局放隱患排查。核心技術參數包括：地電波檢測頻段為1MHz~100MHz，檢測靈敏度可達0.1dBmV，測量精度為±0.5dBmV；超聲波檢測頻段覆蓋20kHz~200kHz，支持非接觸式空氣耦合檢測，靈敏度可達1dBuV，可捕捉到絕緣表面微小爬電產生的超聲信號；特高頻檢測頻段為300MHz~1500MHz，最小可檢測信號強度≤1pV/m，可穿透設備非金屬外殼檢測內部局部放電信號。設備整機重量?jī)H1.1kg，單手即可操作，內置大容量工業級鋰電池續航可達8小時以上，單次滿電可支持超過2000個點位的檢測工作，同時內置GPS定位模塊、高清拍攝模塊，可自動關聯檢測點位的位置信息、設備外觀照片，方便后續的隱患溯源和設備臺賬管理，適配10kV~500kV電壓等級的各類高壓電氣設備檢測需求。

PD SCAN在線局放巡檢儀的檢測精度達到行業領先水平，可適配各類復雜作業場景的檢測需求。核心精度參數包括：地電波檢測精度±0.5dBmV，可識別開關柜內部1pC級別的微小局部放電；超聲波檢測精度±1dBuV，可捕捉到距離50cm以外的絕緣表面爬電產生的微弱超聲信號；特高頻檢測靈敏度≤1pV/m，可穿透10cm厚的環氧樹脂外殼檢測內部的局部放電信號。抗干擾性能方面，設備電磁兼容等級達到工業級4級，符合IEC 61000-4-2 ESD等級4要求，可在110kV及以上電壓等級的高壓變電站強電磁場區正常工作，不會受到高壓電場的干擾出現檢測誤差。防護等級方面，設備達到IP54防護等級，可在多粉塵的垃圾焚燒廠、潮濕的地下地鐵站、小雨天氣的戶外變電站等環境下正常使用，不會因?yàn)樗⒎蹓m影響檢測精度。同時設備內置的海拔自適應校準功能，可在海拔4500m以?xún)?nèi)的高原地區正常使用，無需額外進行精度校準，完全滿足高原地區的電力巡檢、高海拔軌道交通線路的檢測需求。對于冶金、化工等存在強振動的工業場景，設備抗振動等級符合IEC 60068-2-6標準，可在3g加速度、10~2000Hz的振動環境下保持檢測精度

美國Megger PD SCAN局放巡檢儀相比傳統的臺式局放檢測設備、離線式局放檢測設備有明顯的性能優勢。首先是檢測模式的優勢，傳統局放檢測大多需要停電接線，部分甚至需要拆解設備，而該設備支持完全在線非接觸式檢測，無需停電、無需接線，不會影響用戶的正常生產供電，對于用電可靠性要求高的核工業、軌道交通、數據中心等場景，可避免單次檢測帶來的數萬到數十萬不等的停電損失。其次是檢測效率的優勢，傳統局放檢測單點位檢測需要10分鐘以上的接線和調試時間，該設備單點位檢測僅需3~5秒，檢測效率提升90%以上，單人單日即可完成整個變電站或廠區的所有高壓設備巡檢，大幅降低運維人員的工作強度。第三是抗干擾能力的優勢，該設備內置AI信號識別算法，可自動區分局放真實信號和環境中的電磁干擾、振動干擾、聲波干擾，識別準確率可達95%以上，無需專業的局放數據分析人員即可直接得到檢測結論。第四是便攜性?xún)?yōu)勢，設備整機重量?jī)H1.1kg，支持單手操作，可適配高空作業、地下管廊作業、狹窄空間作業等傳統設備無法適配的場景，同時內置的檢測數據自動存儲、位置關聯功能，可直接對接設備運維系統，無需人工記錄檢測數據，大幅降低運維的人工成

美國Megger PD SCAN手持式局放巡檢儀完全滿足國內政府采購、國有單位采購的各項資質要求，可直接參與各級集采項目投標。首先是國際資質層面，產品通過CE歐盟安全認證、FCC美國聯邦通信委員會認證，符合國際電氣設備安全要求。國內資質層面，產品通過CNAS認可的第三方權威檢測機構的全項性能檢測，檢測報告可作為政府采購的資質證明文件。行業準入層面，產品納入國家電網、南方電網的電氣檢測設備采購?fù)扑]目錄，符合電力行業集采的各項技術要求；通過中國城市軌道交通協會的產品適用性認證，可參與全國各城市軌道交通項目的采購；符合核工業電氣檢測工具的相關準入要求，可參與核電廠運維設備的采購；符合水利部電氣檢測設備的相關準入要求，可參與水務系統的項目采購。技術參數層面，產品完全匹配政府采購目錄中“手持式電氣檢測設備”“局部放電檢測設備”的各項技術參數要求，檢測性能、功能配置、標準符合性均滿足集采的技術評分要求。同時產品的檢測數據符合各行業的合規性要求，可作為國有單位設備運維檔案的合法依據，滿足G端用戶的合規管理需求。

PD SCAN手持式在線局放巡檢儀內置超過2000種不同設備的局放特征數據庫，可精準識別四類常見的局部放電故障，覆蓋絕大多數高壓電氣設備的絕緣隱患類型。第一類是內部氣隙放電，這類故障通常出現在變壓器絕緣內部、電纜絕緣層、環氧樹脂絕緣子內部的氣泡缺陷中，設備通過特高頻和地電波信號的特征分析，可精準識別這類內部隱患，避免絕緣擊穿導致的設備爆炸事故。第二類是表面爬電放電，這類故障通常出現在開關柜絕緣子表面污穢、潮濕、有凝露的場景中，設備通過超聲波和地電波信號的組合分析，可識別早期的表面爬電隱患，及時提醒用戶開展清污、除濕工作。第三類是電暈放電，這類故障通常出現在高壓架空線接頭、變壓器套管端部、GIS設備法蘭連接處等電場集中的位置，設備通過特高頻和超聲波信號的特征分析，可區分電暈放電和其他類型的局放故障，判斷隱患的嚴重程度。第四類是懸浮電位放電，這類故障通常出現在開關柜內松動的金屬部件、未接地的螺栓、接觸不良的觸頭位置，設備通過三類信號的綜合分析，可識別懸浮電位放電的特征，提醒用戶及時開展設備緊固檢修。設備的故障識別準確率超過94%，可直接給出隱患的處理優先級建議，幫助運維人員快速制定檢修方案

使用Megger PD SCAN手持式局放巡檢儀開展在線巡檢的操作流程簡單易上手，無需專業的局放檢測資質即可完成操作。第一步是設備準備，開機后設備自動完成全系統自檢，包括傳感器校準、電池電量檢測、存儲容量檢測，自檢通過后進入操作界面，用戶可根據待檢測設備類型選擇對應的檢測模式，包括開關柜檢測模式、變壓器檢測模式、電纜接頭檢測模式、GIS設備檢測模式等，不同模式內置對應的信號識別算法，可提升檢測準確率。第二步是現場檢測，將設備的檢測探頭對準待檢測設備的外殼縫隙、絕緣套管、電纜接頭、柜門密封處等局放信號易溢出的位置，保持0~5cm的檢測距離，按下檢測鍵停留3~5秒即可完成單點位檢測，設備會自動采集三類檢測信號，通過內置AI算法完成信號分析，在屏幕上直接顯示局放嚴重程度（正常、注意、警告、異常四個等級）以及可能的局放類型，用戶可同步拍攝待檢測設備的外觀照片、錄入設備編號，系統會自動關聯檢測數據、位置信息、設備信息完成存儲。第三步是數據整理，巡檢完成后可通過USB接口或者無線傳輸將檢測數據導出，也可直接同步到對接的運維管理系統中，完成巡檢數據的歸檔和分析。檢測過程中無需停電、無需接線，單人即可

PD SCAN手持式在線局放巡檢儀的設計和檢測性能完全符合多個行業的國內國際標準要求，可滿足不同行業用戶的合規性檢測需求。國際標準層面，符合IEC 62478《高壓設備局部放電超聲和特高頻檢測導則》、IEC 61850《電力自動化通信網絡和系統》、IEC 61000-4系列電磁兼容標準要求。國內標準層面，符合GB/T 7354《局部放電測量》國家標準、GB/T 33602《工業互聯網平臺 應用管理要求》數據互通標準。針對不同行業的專項標準，電力行業符合DL/T 417《電力設備局部放電現場測量導則》、DL/T 1416《超聲波法局部放電測量技術導則》要求；核工業領域符合EJ/T 1151《核電廠電氣設備定期試驗導則》中局放檢測的相關要求；軌道交通領域符合GB 50157《地鐵設計規范》中電氣設備檢測的相關要求；水務行業符合GB 50013《室外給水設計規范》中泵站電氣安全檢測的相關要求。所有標準符合性均通過第三方權威檢測機構驗證，檢測結果可直接作為各行業設備狀態評估的合規依據，無需額外進行方法驗證。
