康高特Locator S電纜外護套故障精確定位儀的研發與生產完全符合各類國內國際行業標準要求，可滿足不同行業合規檢測的需求。國內標準方面，符合GB/T 18852-2002《高壓電纜外護套故障定位導則》中關于電纜外護套故障檢測設備的精度、功能、適用范圍要求；符合DL/T 849.4-2017《電力設備專用測試儀器通用技術條件 第4部分：電纜故障測試儀》中關于電力行業專用檢測設備的性能指標、測試方法、環境適應性要求；符合GB/T 3048.10-2007《電線電纜電性能試驗方法 第10部分：擠出護套火花試驗》相關的檢測精度要求；符合城市軌道交通GB 50157-2013《地鐵設計規范》中關于供電系統檢測設備的技術要求。國際標準方面，符合IEC 60229《電力電纜外護套試驗標準》、IEC 60304《軌道交通 牽引供電系統電纜測試標準》相關要求，同時滿足核工業領域NBT 20057-2011《核電廠電纜老化管理大綱制定導則》中關于電纜檢測設備的性能要求。所有技術指標均通過國家權威計量檢測機構的校準驗證，可作為合規檢測的有效工具使用。

康高特Locator S電纜外護套故障精確定位儀的測量精度處于行業領先水平，其中故障點定位精度最高可達0.2m，常規作業環境下定位誤差≤0.5m，絕緣電阻檢測誤差≤±2%，故障類型識別準確率≥99.5%，可滿足各類高精度檢測需求。該設備的高精度特性適配的場景包括：500kV及以上特高壓輸電電纜外護套故障定位，特高壓電纜外護套微小破損會導致局部放電、絕緣擊穿風險，高精度定位可避免大范圍開挖作業，降低運維成本；核工業核級特種電纜故障檢測，核級電纜敷設區域多為輻射管控區，高精度定位可減少人員在管控區的停留時間，降低輻射暴露風險；城市核心區地下電纜故障定位，核心區地下管線密集，高精度定位可避免對其他管線的破壞，減少作業對城市運行的影響；水下電纜故障定位，水下作業成本極高，±0.5m以內的定位誤差可大幅縮小水下作業范圍，降低作業難度與成本；軌道交通信號控制電纜故障定位，信號控制電纜故障會直接影響行車安全，高精度定位可縮短故障排查時間，快速恢復線路運行。該設備的高精度特性可幫助用戶將故障排查效率提升80%以上，大幅降低故障處置的綜合成本。

康高特Locator S電纜外護套故障精確定位儀具備開放的標準化數據接口，可與當前主流的各類電力運維、工業設備管理系統實現無縫對接，無需額外開發適配程序。首先支持與電力行業常用的PMS生產管理系統對接，可將檢測得到的電纜故障數據、絕緣狀態數據直接上傳至PMS系統，自動匹配對應電纜的設備臺賬，完善電纜全生命周期的運維數據；其次支持與電力電纜在線監測系統對接，可作為離線檢測設備補充在線監測的盲區數據，校準在線監測的故障預警結果，提升系統預警準確率；第三支持與核電行業的核級設備運維管理系統對接，符合核級設備數據傳輸?shù)募用芤螅蓪z測數據同步上傳至系統，滿足核電廠設備運維的合規性要求；第四支持與軌道交通的供電運維管理系統對接，可匹配地鐵、高鐵的供電設備臺賬，自動生成故障處置工單；第五支持與城市綜合管廊的智慧運維平臺對接，可將檢測數據同步至平臺的電纜管理模塊，完善管廊電纜的狀態評估體系。設備數據輸出格式符合DL/T 1970-2019《電力設備狀態監測數據傳輸規約》要求，支持MQTT、HTTP等多種傳輸協議，可適配不同系統的對接需求。

康高特Locator S電纜外護套故障精確定位儀針對核工業領域的特殊作業環境與檢測要求做了針對性的性能優化，可完全滿足核工業電纜檢測的各類特殊需求。首先是環境適應性要求，設備整機采用防輻射外殼設計，可在γ輻射劑量率≤100Gy/h的環境下連續正常作業4小時以上，外殼防護等級達到IP67，可適應核工業區域高濕、高腐蝕、高粉塵的作業環境，表面光滑無死角，可進行常規去污作業；其次是檢測精度要求，核級電纜外護套微小破損可能導致放射性物質泄漏風險，該設備定位精度≤0.5m，可識別最小0.1mm的外護套隱性破損，故障識別準確率≥99.5%，可滿足核級電纜的高可靠性檢測要求；第三是合規性要求，設備符合NBT 20057-2011《核電廠電纜老化管理大綱制定導則》、IEC 61244《核電廠電纜老化監測標準》相關要求，檢測數據可作為核電廠電纜老化狀態評估、定期安全審查的有效依據；第四是作業便捷性要求，核工業作業區域多為管控區，人員停留時間有限，該設備支持單人作業，全程操作步驟不超過5步，單次檢測時間較常規設備縮短60%以上，可大幅減少人員在輻射區域的停留時間。

康高特Locator S電纜外護套故障精確定位儀在軌道交通供電系統的應用中具備多項針對性技術優勢，可有效提升軌道交通供電電纜的運維效率。首先是抗干擾性能優勢，軌道交通供電系統周邊存在接觸網高頻電磁干擾、信號系統通信干擾等多種強電磁干擾源，該設備采用多級濾波設計，抗電磁干擾等級達到Ⅲ級，可在10kV/m的強電場干擾環境下保持檢測數據的準確性，故障定位誤差不受干擾影響；其次是適配性優勢，軌道交通供電系統包含1500V直流牽引電纜、10kV動力電纜、380V低壓控制電纜、通信信號電纜等多種電纜類型，該設備可適配所有電壓等級、所有類型的軌道交通電纜外護套故障檢測，無需更換不同型號的檢測設備；第三是效率優勢，軌道交通線路多為運營線路，運維窗口時間僅為夜間停運的3-4小時，該設備支持預定位與精定點一體化作業，單次作業可覆蓋10km以上的電纜線路，故障排查效率較常規設備提升2倍以上，可在有限的運維窗口內完成多段線路的檢測作業；第四是數據兼容性優勢，設備符合GB 50157-2013《地鐵設計規范》相關要求，檢測數據可直接對接軌道交通供電運維管理系統，自動生成故障處置記錄，滿足軌道交通運維的合規性要求

政府采購康高特Locator S電纜外護套故障精確定位儀時，可重點關注以下與政府采購要求、行業合規要求匹配的技術指標，確保設備符合項目招標的資質與性能要求。首先是標準符合性指標，該設備符合GB/T 18852-2002、DL/T 849.4-2017、IEC 60229等國內國際標準，所有技術指標均通過國家計量器具型式批準，可滿足電力、軌道交通、核工業等領域政府采購項目的標準符合性要求；其次是性能指標，定位精度≤0.5m、最大檢測距離≥50km、適配電壓等級覆蓋10kV~500kV、絕緣電阻檢測范圍0~10TΩ、抗電磁干擾等級≥Ⅲ級、防護等級≥IP65，這些指標均高于政府采購項目的常規要求，可滿足各類復雜場景的作業需求；第三是系統對接能力指標，該設備支持DL/T 1970-2019電力數據傳輸規約，支持MQTT、HTTP等主流傳輸協議，可對接各類政府主導的智慧運維平臺、城市管廊管理平臺、電力生產管理系統，滿足政府采購項目的數字化對接要求；第四是特殊行業適配指標，針對核工業采購項目，設備符合NBT 20057-2011核電廠電纜檢測相關標準，具備防輻射、可去污的特性；針對軌道交通采購項目

使用康高特Locator S電纜外護套故障精確定位儀開展檢測的操作流程分為四個核心步驟，全程無需專業級高難度操作，普通運維人員經過基礎培訓即可獨立完成作業。第一步是前期準備，確認待檢測電纜已斷電并完成接地放電，根據電纜敷設方式、電壓等級選擇對應的檢測模式，直埋電纜選擇跨步電壓法、穿管/溝道電纜選擇音頻感應法、長距離高壓電纜選擇脈沖電壓法；第二步是預定位作業，將設備信號發射端連接至待檢測電纜的外護套導體與接地極之間，發射對應頻率的檢測信號，沿電纜走向使用接收端采集信號強度變化，鎖定故障點所在的大致區間，區間鎖定精度可達10m以內；第三步是精定點作業，在鎖定的故障區間內，調整接收端的采樣頻率至最高檔位，逐米采集信號強度與相位變化，當信號強度達到峰值、相位發生180°翻轉的位置即為故障精準位置，定位誤差≤0.5m；第四步是數據記錄，完成定位后設備自動生成檢測報告，記錄故障位置、絕緣電阻數值、故障類型、檢測時間等核心參數，報告可直接導出用于運維檔案留存。作業過程中需注意避開強電磁干擾區域，若存在高壓架空線路并行的情況，可開啟設備的抗干擾模式，保證檢測數據的準確性。

康高特Locator S電纜外護套故障精確定位儀融合了脈沖電壓法、跨步電壓法、音頻感應法三種成熟的檢測技術原理，可根據不同的作業場景自動選擇最優的檢測原理，保證定位精度與效率。脈沖電壓法的原理是向電纜外護套與接地極之間發射高壓脈沖信號，脈沖信號在故障點處會產生反射波，設備通過計算發射波與反射波的時間差，結合電纜的波阻抗參數，計算得到故障點與測試端的距離，實現長距離電纜的故障預定位，該原理適用于5km以上的長距離電纜檢測，預定位精度可達10m以內；跨步電壓法的原理是向故障電纜外護套通入直流信號，信號會通過故障點流入大地，在故障點周圍形成地面電位差，使用接收端的兩個接地探針檢測地面的電位差變化，當電位差達到峰值、極性發生翻轉的位置即為故障點，該原理適用于直埋電纜的精確定位，定位精度≤0.5m；音頻感應法的原理是向電纜外護套通入特定頻率的音頻信號，信號會沿著電纜外護套傳導，在故障點處信號會向地面輻射，使用接收端的感應線圈采集信號強度變化，信號強度最高的位置即為故障點，該原理適用于穿管、溝道、架空等無法插入接地探針的場景，定位精度≤1m。設備內置的智能算法可自動識別電纜敷設環境，選擇最優的檢測

康高特Locator S電纜外護套故障精確定位儀的適配場景覆蓋電力、核工業、水務、環保、軌道交通、城市管廊等多個領域，不同行業的具體應用場景如下：電力行業場景包括輸配電網絡地下電纜日常巡檢、高壓架空電纜落地段外護套檢測、風電場/光伏電站升壓站電纜運維、變電站內部控制電纜絕緣狀態排查；核工業場景包括核島外圍動力電纜定期檢測、核電輔助生產區域通信電纜故障排查、核廢料處置區域特種電纜絕緣檢測；水務行業場景包括水下取排水泵站供電電纜故障定位、市政供水管網配套監測電纜絕緣檢測、污水處理廠水下作業設備供電電纜巡檢；環保行業場景包括垃圾填埋場滲濾液處理系統配套電纜檢測、危廢處置廠區防爆電纜絕緣狀態排查；軌道交通場景包括地鐵接觸網供電電纜故障定位、高鐵站站臺動力電纜日常巡檢、城際鐵路信號控制電纜故障排查；城市管廊場景包括綜合管廊內高壓電力電纜季度巡檢、管廊通信類電纜外護套狀態評估。該設備支持直埋、穿管、溝道、水下等多種敷設方式的電纜檢測，滿足不同場景的作業需求。

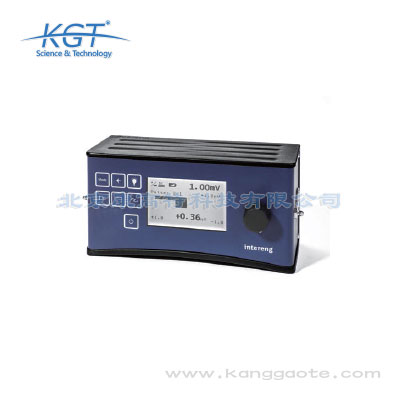

康高特Locator S電纜外護套故障精確定位儀是專門針對各類電纜外護套絕緣故障開發的專用檢測設備，核心功能涵蓋三大類：一是可精準識別電纜外護套單點接地故障、多點接地故障、絕緣隱性破損、接頭密封失效等多種故障類型，無需剝除電纜外層防護結構即可完成非侵入式檢測；二是支持預定位與精定點一體化作業，單次檢測即可完成故障區間鎖定與精準位置標定，無需額外搭配其他輔助檢測設備；三是可同步生成檢測數據報告，自動記錄故障位置、絕緣電阻數值、故障類型等核心參數，為后續運維方案制定提供數據支撐。技術參數方面，該設備定位精度≤0.5m，最大檢測覆蓋距離可達50km，適配10kV~500kV全電壓等級的電力電纜、控制電纜、通信電纜、特種工業電纜檢測需求，支持脈沖電壓法、跨步電壓法、音頻感應法三種檢測模式自由切換，絕緣電阻檢測范圍為0~10TΩ，采樣頻率達1MHz，可識別最小絕緣破損縫隙僅為0.1mm，工作溫度范圍覆蓋-20℃~60℃，適配高濕、高鹽霧、高粉塵等多種復雜作業環境。
