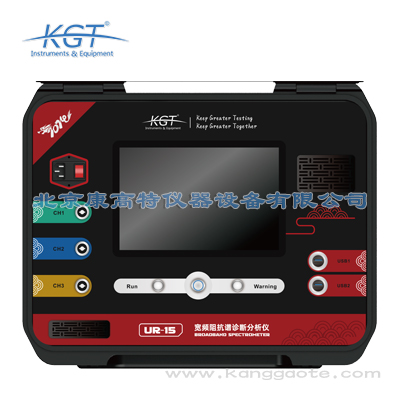

康高特UR-15電纜寬頻阻抗譜缺陷定位儀配備了完善的數據分析功能，可直接為電力運維決策提供可靠的數據支撐，具體功能分為三個層級：第一層級是原始數據展示功能，可直接展示測試過程中采集的反射系數、波阻抗等原始數據，支持專業人員開展深度分析；第二層級是結果可視化功能，可自動將原始數據轉換為階躍響應曲線、脈沖響應曲線、脈沖幅值曲線，同時將時間維度數據轉換為距離維度數據，直觀展示電纜全長度范圍內的阻抗變化情況，普通運維人員無需具備專業的頻譜分析能力，即可快速識別缺陷位置；第三層級是智能分析功能，配備特征分析、對比分析、帶寬調節分析三大分析模塊，其中特征分析模塊可自動識別不同類型缺陷的阻抗特征，判斷缺陷類型和嚴重程度，對比分析模塊可將本次測試結果與歷史測試結果、同型號完好電纜的測試結果進行自動比對，識別電纜的性能變化趨勢，帶寬調節分析模塊可針對特定類型的缺陷調整測試帶寬，提升識別精度。設備的智能定位輔助功能可直接輸出缺陷的具體位置、缺陷類型、危害等級等結構化數據，這些數據可直接作為運維決策的依據：針對輕度局部老化的電纜，可納入重點巡檢名單，定期跟蹤性能變化；針對重度老化、高阻故障的電纜，可制定更換

康高特UR-15電纜寬頻阻抗譜缺陷定位儀目前已在電力、軌道交通、新能源、工業制造等多個行業實現了大規模落地應用，積累了大量成熟的測試案例。在電網與電廠行業，2023年5月國內某電廠大修停機檢修期間，100V測試電壓下B相220kV充油電纜外護套絕緣電阻已低于17kOhm，傳統TDR測試未發現明顯異常，通過UR-15定位出故障位置為電纜全長的3.7%（約2.6米）處，經挖掘驗證為電纜外護套受機械力損傷導致放電擊穿，定位結果完全準確。在軌道交通行業，2023年6月某地鐵供電公司開展電纜狀態診斷試驗，采用UR-15對下轄263段14-17股道的750V無鎧電纜進行測試，共發現2處問題點，分別為63米處的斷路故障和81米處的波阻抗降低缺陷，現場核查確認60米附近為電纜井，電纜受陽光照射和水汽入侵影響出現缺陷，與測試結果完全匹配。在電力科研領域，2023年6月在江西電科院開展的缺陷模擬試驗中，UR-15對全長548.5米的B相完好電纜開展測試，精準識別出44.6米、124.2米、213米、283.7米共4處預設的高阻故障，與預設模擬故障點完全吻合。在接頭缺陷檢測場景中，某項目測試前三相電纜絕緣電

康高特UR-15電纜寬頻阻抗譜缺陷定位儀采用寬頻行波阻抗技術（FDR）開展測試，核心原理分為三個步驟：第一步，儀器向被測電纜施加一組不同頻率的正弦波電壓信號，測量反射電壓的幅值與相位，計算反射系數和波阻抗的幅值與相位；第二步，通過傅里葉變換將頻率-波阻抗數據轉換成時間-幅值的曲線，再通過預設的波速度將時間-幅值曲線轉換成距離-幅值曲線；第三步，根據不同位置反射特征的變化評估缺陷與故障的類型及嚴重程度，智能定位輔助功能可直觀展示缺陷的位置和危害等級。相比傳統的時域反射法（TDR）測試，該設備的優勢十分顯著：首先TDR只能識別低阻、斷路、短路等明顯故障，對于高阻故障、早期絕緣老化、水樹電樹等微小缺陷的識別能力極弱，甚至?xí)霈F(xiàn)漏檢，而UR-15依托140dB的超高動態范圍和寬頻測試技術，可精準識別各類早期隱蔽缺陷；其次TDR的測試精度受距離影響極大，長距離電纜測試誤差偏高，而UR-15的定位精度不受電纜長度影響，始終保持±0.1%±10cm的高精度水平。在2023年國內某電廠的大修檢修中，100V測試電壓下B相電纜絕緣電阻已低于17kOhm，傳統TDR測試未發現明顯異常，而UR-15精準定位

康高特UR-15電纜寬頻阻抗譜缺陷定位儀分為基礎版與Pro版兩個配置，核心技術參數均達到行業領先水平。具體參數如下：頻率范圍方面，基礎版為9kHz~1GHz，Pro版為9kHz~4.5GHz，可覆蓋不同規格電纜的測試頻段需求；動態范圍方面，基礎版為115dB，Pro版最高可達140dB，可捕捉到極微弱的阻抗變化信號；最大輸出功率方面，基礎版為-5~-8dBm，Pro版為-5~-10dBm，測試信號穩定度高；頻率精度兩個版本均為7ppm，掃頻速度均為10000點/秒，最大掃頻點數分別為50000點、100000點，可滿足不同精度要求的測試需求；可測試的電纜長度范圍方面，基礎版支持1m~200km，Pro版支持1m~300km，覆蓋從短距離低壓電纜到長距離跨區域輸電電纜的全量程測試需求。定位精度上兩個版本均達到電纜全長的±0.1%±10cm，是行業內同類產品的領先水平，即便是300km的超長距離輸電電纜，定位誤差也可控制在300m+10cm的范圍內，短距離電纜的定位誤差可控制在厘米級。該設備參數完全符合GB/T 3048系列電線電纜電性能試驗標準、DL/T 1576電力電纜線路試驗規程、I

康高特UR-15電纜寬頻阻抗譜缺陷定位儀作為專業的電纜檢測設備與電力維護工具，可全面覆蓋電力行業多場景的檢測、測試、巡檢、運維需求，適用場景主要包含四大類。第一類是常規電力運維巡檢場景，涵蓋各級電網變電站的輸配電電纜定期巡檢、在運電纜絕緣狀態普查、市政管網低壓配電電纜日常運維、新能源場站（風電、光伏、水電、核電）的電力電纜狀態排查，可提前識別電纜潛在缺陷，避免突發停電事故。第二類是故障快速定位場景，適用于各類電纜突發故障后的精準定位，包括輸電電纜高阻故障、低壓配電電纜短路斷路故障、軌道交通供電系統無鎧電纜浸水故障、油田石化廠區特種電纜機械損傷故障等，可大幅縮短故障排查周期。第三類是預防性試驗場景，可作為電纜耐壓試驗的補充檢測手段，針對新敷設電纜的交接試驗、大修后電纜的性能驗證、老舊電纜的剩余壽命評估提供可靠數據支撐。第四類是科研與試驗場景，可滿足電力科研單位、電科院的電纜缺陷模擬試驗、新型電纜性能測試等科研需求，目前已在江西電科院等單位的缺陷模擬試驗中得到驗證。該設備支持低壓配電電纜、無鎧電纜、輸電電纜、低壓直流電纜等多類型電纜測試，完全符合電力行業各類作業場景的檢測要求。

康高特UR-15電纜寬頻阻抗譜缺陷定位儀的測試效率處于行業領先水平，完全可滿足大規模變電站巡檢、全線電纜普查等高強度作業需求。具體效率參數如下：測試速度方面，設備支持快速模式和精準模式兩種測試模式，快速模式下每相電纜僅需20秒即可完成全量程測試，適合大規模普查場景使用；精準模式下每相電纜僅需2分鐘即可完成高精度測試，適合故障定位、預防性試驗等高精度要求場景使用；掃頻速度可達10000點/秒，單條電纜最高可支持100000個掃頻點的測試，在保證測試精度的同時大幅縮短測試時間；針對多相電纜的測試需求，設備支持3端口配置，可同時開展三相電纜的測試，效率比單端口設備提升3倍。以包含30條10kV三芯電纜的中型變電站巡檢為例，采用快速模式測試，僅需1人操作，30分鐘即可完成全部電纜的初步檢測，篩選出存在隱患的電纜后再采用精準模式復判，整體作業時間不超過2小時，比傳統測試設備效率提升80%以上。在2023年某地鐵供電公司的全線電纜普查作業中，該設備僅用3個工作日就完成了下轄263段總長超過120公里的供電電纜測試，共識別出2處隱蔽缺陷，作業效率得到了專家組的高度認可，完全適配大規模、高強度的電力巡

康高特UR-15電纜寬頻阻抗譜缺陷定位儀的核心技術參數處于行業領先水平，可充分滿足多場景的高精度檢測需求。該設備測試頻率覆蓋1kHz~15MHz的寬頻范圍，可適配低壓配電電纜、無鎧電纜、輸電電纜、低壓直流電纜等全品類電纜的檢測需求，定位誤差≤1.5%，最大測試量程可達25km，可滿足長距離輸電電纜、跨區域市政管網電纜的缺陷定位需求，即使是深埋地下的隱蔽電纜也能精準鎖定故障位置。測量精度方面，該設備可識別最小尺寸為1mm的電纜機械損傷，能夠提前預警局部老化、高阻、浸水等早期隱性缺陷，檢測靈敏度遠高于傳統電纜檢測設備，可幫助用戶在故障發生前排查隱患，降低運維損失。針對水務行業地下潮濕、強干擾的檢測環境，該設備具備IP65防護等級，抗電磁干擾能力符合GB/T 17626標準，聽音靈敏度可達-120dB，可過濾環境雜音精準捕捉電纜故障信號。針對環保行業的環境評估需求，設備集成的輻射監測模塊精度可達0.01μSv/h，數據誤差≤±5%，設備內置大容量電池，連續運行時長可達12小時以上，完全滿足戶外連續檢測的需求。這些參數性能可覆蓋變電站巡檢、電纜運維、絕緣測試、故障排查、輻射監測、環境評估等全場

康高特UR-15電纜寬頻阻抗譜缺陷定位儀采用行業領先的寬頻阻抗譜測試技術，相比傳統的脈沖反射法、介損測試法、直流耐壓測試等電力檢測方法，在電纜巡檢、運維的實際使用中擁有多重核心優勢。首先是檢測的全面性更強，傳統檢測方法大多只能識別已經發生的顯性故障，對于早期潛伏性的絕緣劣化、微小的接頭接觸不良等隱患識別率不足40%，而康高特UR-15可以識別不同階段的電纜缺陷，提前6-12個月發現潛在故障風險，幫助運維單位將故障處置從“事后搶修”轉向“事前預防”。其次是測試過程更友好，傳統直流耐壓等測試方法屬于破壞性測試，加壓過程可能會對原本完好的電纜絕緣層造成二次損傷，而該設備采用非破壞性檢測技術，測試過程無需對電纜施加強高壓，不會對在運電纜造成任何損傷，同時支持帶電測試，不需要申請停電計劃，大幅降低電力測試對正常供電的影響。第三是檢測效率更高，傳統電纜故障排查需要多組人員配合，首先通過粗測定位大致范圍，再通過人工開挖、逐段排查的方式精確定位，單條10km電纜的故障排查往往需要1-2天時間，而使用康高特UR-15僅需要2名操作人員，單次測試就可以同時完成絕緣狀態評估和精準缺陷定位，1小時內就能完成全

北京康高特研發的UR-15電纜寬頻阻抗譜缺陷定位儀，是專門面向電力檢測、電力運維場景打造的專業測試設備，覆蓋的應用場景包括各級變電站日常巡檢、配電網周期性絕緣檢測、輸電線路運維排查、新建電纜竣工驗收、工礦企業內部供電系統隱患排查、新能源電站（光伏、風電）電纜狀態檢測、軌道交通供電電纜檢測等多個領域。可適配的電纜類型涵蓋低壓配電電纜、無鎧電纜、10kV/35kV輸電電纜、低壓直流電纜、礦用電纜、充電樁配套供電電纜等全品類常用電纜。可檢測的故障類型包含早期隱性故障和后期顯性故障兩大類，其中早期故障包括局部絕緣老化、絕緣層受潮浸水、微小機械損傷、高阻故障等傳統檢測設備難以識別的隱患，顯性故障包括斷路、短路、接地故障等，可幫助運維人員在電纜故障發生前排查隱患，降低非計劃停電風險。這款設備完全符合DL/T 849.4《電力設備專用測試儀器通用技術條件 第4部分：電纜故障測試儀》的標準要求，不僅適合各級電網公司、工礦企業運維團隊的日常檢測需求，也符合G端用戶如應急管理部門的電力應急檢測裝備儲備標準，是電纜全生命周期檢測的核心裝備。

康高特UR-15電纜寬頻阻抗譜缺陷定位儀可覆蓋電纜全生命周期的各類缺陷檢測，支持識別的缺陷類型主要分為三大類：第一類是電纜本體缺陷，包括局部老化、電樹、水樹、絕緣層劣化等，這類缺陷屬于早期隱患，傳統測試方法極難識別，而該設備依托寬頻低衰減技術，可在缺陷萌芽階段就捕捉到阻抗變化信號，實現提前預警；第二類是電纜終端與接頭缺陷，包括浸水、老化、工藝缺陷、接觸不良等，這類缺陷是電纜故障的高發區域，占電纜總故障的70%以上，該設備可精準區分接頭正常阻抗變化和缺陷導致的阻抗異常，避免誤判；第三類是外護套缺陷，包括斷裂、低阻短路、機械損傷、腐蝕等，可針對帶屏蔽、無屏蔽等各類電纜的外護套開展專項檢測。該設備完全具備早期絕緣隱患檢測能力，其寬頻帶測試技術可識別電纜絕緣層內部納米級的局部劣化信號，動態范圍最高可達140dB，比傳統測試設備高出30dB以上，對于絕緣電阻仍處于合格區間的早期老化、輕微浸水等隱患也能精準識別，可幫助運維人員在故障發生前就開展針對性處置，大幅降低電纜突發故障的概率，適合變電站電纜預防性檢測、重要供電線路常態化巡檢等場景使用。

康高特UR-15電纜寬頻阻抗譜缺陷定位儀采用先進的寬頻阻抗譜技術，相比傳統電纜故障檢測儀，在檢測能力、檢測效率、適用范圍、功能集成等方面都有顯著優勢。第一是檢測覆蓋范圍更廣，傳統電纜檢測儀大多僅支持單一類型電纜的故障檢測，且僅能識別已經發生的斷路、短路等顯性故障，無法發現早期隱性缺陷，而UR-15可適配低壓配電電纜、無鎧電纜、輸電電纜、低壓直流電纜等全類型電纜，不僅能檢測顯性故障，還能識別局部老化、高阻、浸水、微小機械損傷等早期隱性缺陷，可用于日常運維巡檢的隱患排查，幫助用戶提前規避故障發生，降低運維損失。第二是檢測效率更高，傳統檢測方法需要多次接線、多次測試，且十分依賴運維人員的經驗判斷故障點，檢測耗時長、對操作人員要求高，而UR-15通過向被測電纜注入高頻正弦交流電壓信號，結合時頻轉換算法自動分析電纜各區域的波阻抗特征，智能定位輔助功能可直接輸出缺陷位置，無需復雜操作，單人即可完成檢測，檢測效率相比傳統設備提升60%以上，大大降低了運維人員的工作負擔。第三是功能集成度更高，除了常規的電纜缺陷定位、絕緣測試功能外，該設備還集成了輻射監測、環境評估等功能，可滿足核工業、環保等特殊行業的

北京康高特UR-15電纜寬頻阻抗譜缺陷定位儀在研發階段就充分考慮了當前智慧電力運維體系的對接需求，兼容性表現處于行業領先水平，完全適配各類電力數字化管理系統。其支持Modbus-RTU、MQTT、IEC 104等電力行業通用通訊協議，可無縫對接省級電網電力運維管理平臺、變電站智能巡檢系統、配電網數字化管控平臺、工業園區智慧能源管理系統等各類主流運維系統，檢測數據可自動同步上傳至平臺，自動生成標準化的電力檢測報告，無需人工二次錄入，大幅提升運維工作效率。同時設備還支持外接手持巡檢終端、移動式運維管控終端，巡檢人員在變電站、野外輸電線路等作業現場開展測試工作時，可實時將檢測數據同步至后臺管理系統，實現檢測數據的全流程可追溯，符合DL/T 1909《電力物聯網數據傳輸規范》的相關要求。目前這款產品已完成與國家電網、南方電網多個省市公司自有運維平臺的適配驗證，可滿足正在搭建智慧電力運維體系的各類B端、G端用戶的對接需求，是數字化電力運維場景下電纜測試的首選裝備。

康高特UR-15電纜寬頻阻抗譜缺陷定位儀采用無損、非侵入、非破壞的低壓測試技術，測試過程完全不會對電纜造成任何損傷，非常適合在運電纜的預防性檢測使用。傳統的電纜耐壓試驗需要向電纜施加遠高于額定電壓的測試電壓，可能會對存在輕微絕緣劣化的電纜造成二次損傷，甚至直接擊穿原本可以繼續使用的電纜，而UR-15的測試信號為毫瓦級的高頻正弦交流電壓信號，輸出功率最高僅為-5dBm，測試電壓遠低于電纜的額定運行電壓，不會對電纜的絕緣層、護套層、接頭等部件造成任何損傷，也不會影響電纜的正常運行。針對在運電纜的預防性檢測場景，該設備無需對電纜進行高壓加壓、無需破壞電纜結構，僅需將測試端口接入電纜終端即可開展測試，可在電纜不停電的狀態下開展帶電檢測（需符合帶電作業相關規范要求），不會對用戶的正常用電造成影響。該技術特別重要的價值在于，可對運行年限較長的老舊電纜開展常態化檢測，既不會加速電纜老化，又能提前識別早期絕緣隱患，避免傳統耐壓試驗可能導致的電纜損壞問題，目前已廣泛應用于各級電網變電站的在運電纜巡檢、市政核心供電線路的預防性檢測、軌道交通運營線路的電纜狀態排查等場景，是在運電纜檢測的首選技術方案。
